Экспериментальные исследования электромагнитной индукции



Цель работы: экспериментальное исследование зависимости ЭДС индукции от ориентации контура в магнитном поле, измерение взаимной индуктивности двух индуктивно связанных катушек, индуктивности одной из них, исследование зависимости поля от времени в RL-цепи при переходных процессах.

Теоретическая часть.

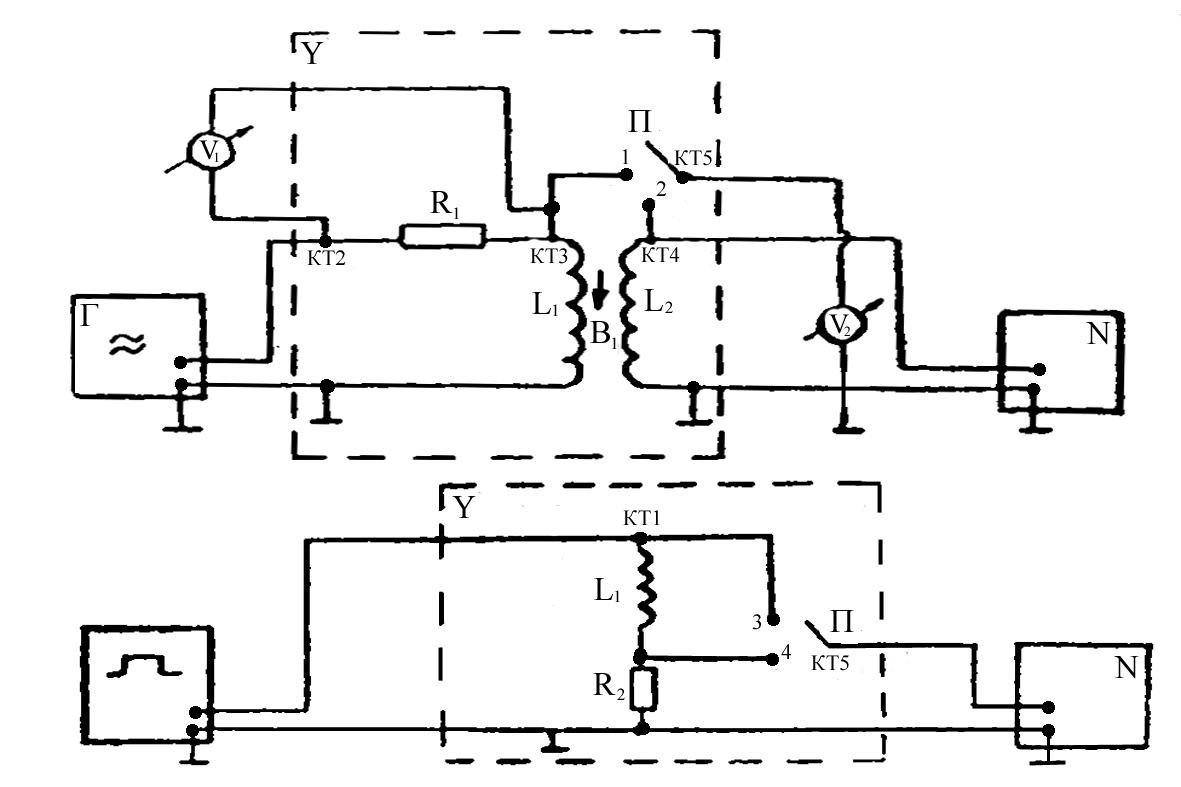

Схема экспериментальной установки.

Опыт 1. Исследование электромагнитной индукции, взаимоиндукции, самоиндукции.

f=200 Гц, U=8 В - на генераторе, U _v1 = 8 В - эффективное.

a (угол между катушками) =0°.

Снимаем значения с L ₁ и L ₂ : U (L ₁ ) =0,19 В, U (L ₂ ) =0,04 В, на осциллографе получаем: Развертка 2 мс/см.

U _m = Гц.

Опыт 2. Исследование зависимости ЭДС индукции (взаимоиндукции) от частоты (скорости) изменения магнитного поля.

FО [200,2000] Гц; D f=200 Гц; U _эффект =8 В.

;

m ₂₁ (f=400 Гц) = ; Расчет погрешности:

Опыт 3. Исследование зависимости ЭДС индукции от ориентации контура в магнитном поле.

f=2000 Гц; a [0° ;180° ]; D a = 15° ;

Опыт 4. Исследование зависимости ЭДС самоиндукции от частоты синусоидального сигнала.

f[500;2000] Гц; D f=250 Гц, R ₁ =16000 Ом.

Опыт 5. Исследование переходных процессов в LR - цепи.

t _U =1 мс, f=100 Гц, U ₀ =3 B.

Вывод: Экспериментально исследовали зависимость ЭДС индукции от ориентации контура в магнитном поле, измерили взаимную индуктивность двух индуктивно связанных катушек и нашли индуктивность одной из них. Исследовали зависимость тока от времени в LR-цепи при переходных процессах.
