ТЕНДЕНЦИИ РАЗВИТИЯ КОСМОНАВТИКИ В МИРЕ

СРЕДСТВА ВЫВЕДЕНИЯ - ЛОКОМОТИВЫ КОСМОНАВТИКИ

Носители среднего класса

Носители среднего класса Китая

К РН промежуточного класса (по американской классификации) можно отнести находящиеся в настоящее время в Китае в эксплуатации две модификации базовой трехступенчатой РН Чанчжэн-3 (CZ-3): Чанчжэн-ЗА (CZ-3A) и Чанчжэн-3В (CZ-3B),npинципиально не отличающиеся от базовой РН Чанчжэн-3,а также РН Чанчжэн-2Е (CZ-2E). Зарубежные специалисты считают эти РН идентичными американской РН среднего класса Delta-2. На РН Чанчжэн-3 китайцы впервые в своей практике применили криогенную ДУ. Внешний вид РН CZ-3B пред-тавлен на рис.

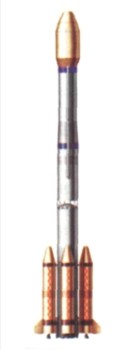

РН CZ-3B

РН CZ-3 впервые стартовала в 1984 г., к настоящему времени вместе с модификациями совершено более 10 пусков. Коэффициент ее надежности - 77,8 %. Модификация РН CZ-3A впервые стартовала в начале 1994 г., а модификация РН CZ-3B - в начале 1996 г. РН серии CZ-3 предназначены для выведения КА на орбиту, переходную к геостационарной, с космодрома Сичан.

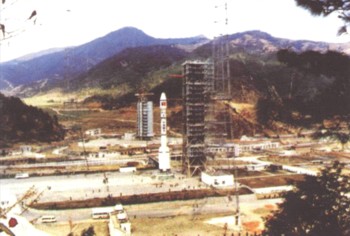

Китайский космодром Сичан

Характеристики РН типа CZ приведены в табл.

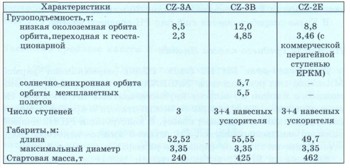

Характеристики РН CZ-3A, CZ-3B, CZ-2E

На первой ступени РН CZ-3A установлены четыре ЖРД YF-20В или YF-21B. На второй ступени - ЖРД YF-22B,a также четыре шарнирно подвешенных управляющих ЖРД малой тяги YF-23B. Третья ступень является первой китайской разработкой с повторно включаемыми двумя ЖРД YF-75. Баки для жидких кислорода и водорода с общей перегородкой имеют теплоизоляцию с теплозащитным покрытием - напыленным пенополиуретаном. Первое включение обеспечивает вывод на опорную орбиту, а второе позволяет осуществить выведение на орбиту, переходную к геостационарной.

Имеются два обтекателя из стекловолокна на выбор длиной 8,887 м и диаметром 3,35 м. Крепежный узел ПН сотовой конструкции с алюминиевым заполнителем скреплен с отсеком оборудования болтами, а передней стороной прикреплен болтами к переходнику к отсеку ПН. Отделение ПН осуществляется двумя пироболтами. На трех ступенях РН CZ-3B установлены те же ЖРД, что и на РН CZ-ЗА.но эта РН имеет два-четыре навесных ускорителя с ЖРД YF-20.

В 1990 г. с космодрома Сичан впервые была запущена двухступенчатая РН того же класса CZ-2E, K настоящему времени проведено уже около 10 пусков этих ракет. На первой ступени РН установлены четыре ЖРД YF-20, нa второй - ЖРД YF-22 или YF-23, a на четырех навесных ускорителях - по одному ЖРД YF-20. После согласия Китая приблизить стоимость запуска КА с помощью своих РН CZ-3 к ценам мирового рынка стоимость запуска с помощью этих РН составляет порядка 70 млн дол. В Китае разрабатывается еще ряд РН среднего класса.
