порядковый номер объекта на генплане

Назначение зданий и сооружений

категория здания

площадь застройки или ёмкость

ФОС здания

1

главный корпус (цех лаков и эмалей)

А

1728,0 м ²

II

6

служебно-бытовой корпус

-

310,0 м ²

II

10

корпус бытовой химии

А

1665,0 м ²

II

14

блок складов и ремонтно-механическая мастерская

А

4911,0 м ²

II

16

открытый склад пиломатериалов

-

1000 м ³

-

№ п/п

Что проверяется

Принято в проекте

Требуется нормами

Ссылка на нормативный документ

Вывод о соответствии

Зонирование производственной территории

Производственная территория разделена на функциональные зоны.

п. 3.8. По функциональному использованию площадку предприятия следует разделять на зоны:

а) предзаводскую (за пределами ограды или условной границы предприятия);

б) производственную;

в) подсобную;

г) складскую;

территорию промышленного узла следует разделять на зоны:

д) общественного центра;

е) площадок предприятий;

ж) общих объектов вспомогательных производств и хозяйств.

Деление на зоны допускается уточнять с учетом конкретных условий строительства.

п. 3.8.

СНиП II-89-80 Генеральные планы промышленных предприятий.

соответствует

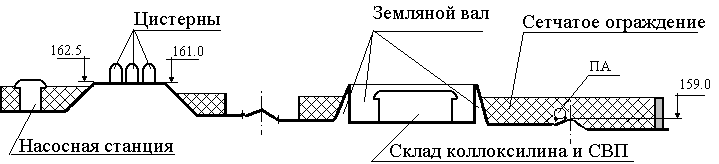

Учет рельефа местности при размещении объектов на генплане

Отсутствует ограждение из негорючих материалов и обвалование.

п. 3.60. Резервуарные парки или отдельно стоящие резервуары с легковоспламеняющимися и горючими жидкостями, сжиженными горючими газами, ядовитыми веществами должны располагаться, как правило, на более низких отметках по отношению к зданиям и сооружениям предприятия и в соответствии с требованиями противопожарных норм должны быть обнесены (с учетом рельефа местности) сплошными несгораемыми стенами или земляными валами.

В случаях размещения указанных сооружений на более высоких отметках следует предусматривать дополнительные мероприятия по предотвращению при авариях наземных резервуаров возможности проникновения разлившейся жидкости за пределы ограждающих сооружений.

п.2.12. Территория складов нефти и нефтепродуктов должна быть ограждена продуваемой оградой из негорючих материалов высотой не менее 2 м.

Расстояние от зданий и сооружений склада до ограды склада следует принимать:

• от сливоналивных железнодорожных эстакад, оборудованных сливоналивными устройствами с двух сторон (считая от оси ближайшего к ограждению пути) - не менее 15 м;
• от административных и бытовых зданий склада - не нормируется;
• от других зданий и сооружений склада - не менее5м.

п. 3.60.

СНиП II-89-80 Генеральные планы промышленных предприятий.

п.2.12.

СНиП 2.11.03-93. Склады нефти и нефтепродуктов.

не соответствует

Учёт преобладающего (господствующего) направления ветра при размещении объектов на генплане

Склады ЛВЖ и ГЖ расположены с наветренной стороны по отношению к котельной

3.28. Производства и испытательные станции с особо вредными процессами, взрывоопасные и пожароопасные объекты, а также базисные склады горючих и легковоспламеняющихся материалов, ядовитых и взрывоопасных веществ следует располагать в соответствии с требованиями специальных норм, утверждённых Госстроем СССР или согласованных с ним.

Склады легковоспламеняющихся и горючих нефтепродуктов, сжиженных газов, сгораемых материалов, а также ядовитых веществ не следует располагать по отношению к производственным зданиям и сооружениям с наветренной стороны ветров преобладающего направления по данным многолетних исследований (по годовой розе ветров).

Установки с открытым источником огня или выбросом искр не следует располагать с наветренной стороны по отношению к открытым складам легковоспламеняющихся и горючих нефтепродуктов, горючих газов и сгораемых материалов.

3.29. Здания, сооружения, открытые установки с производственными процессами, выделяющими в атмосферу газ, дым и пыль, взрывоопасные и пожароопасные объекты не следует располагать по отношению к другим производственным зданиям и сооружениям с наветренной стороны для ветров преобладающего направления.

п.3.28*. п.3.29*.

СНиП II-89-80 Генеральные планы промышленных предприятий.

не соответствует

Количество и ширина въездов на территорию предприятия

Существуют 3 въезда на территорию с разных сторон. Ширина въездных ворот Шмин = 7 м.

3.43. Предприятия с площадками размером более 5 га должны иметь не менее двух въездов.

При размере стороны площадки предприятия более 1000 м на этой стороне следует предусматривать не менее двух въездов на площадку. Расстояние между въездами не должно превышать 1500 м.

Примечание: Ограждённые участки внутри площадок предприятий (открытые трансформаторные подстанции, склады и т.п.) площадью более 5 га должны иметь не менее двух въездов.

3.44. Ширину ворот автомобильных въездов на площадку предприятия надлежит принимать по наибольшей ширине применяемых автомобилей плюс 1,5 м, но не менее 4,5 м, а ширину ворот для железнодорожных въездов - не менее 4,9 м.

п.3.43*. п.3.44*.

СНиП II-89-80 Генеральные планы промышленных предприятий.

соответствует

Наличие подъездов к зданиям и сооружениям

Подъезд к корпусу бытовой химии шириной 18 м запроектирован не по всей длине.

Подъезд к складу химикатов и к складу-навесу лакокрасочной продукции шириной 36 м запроектирован только с одной стороны.

Один из двух подъездов к блоку складов и ремонтно-механической мастерской шириной 54 м запроектирован не по всей длине.

Расстояние от края проезжей части до стен здания не более 25 м.

3.46. К зданиям и сооружениям по всей их длине должен быть обеспечен подъезд пожарных автомобилей: с одной стороны - при ширине здания или сооружения до 18 м и с двух сторон - при ширине более 18 м.

К зданиям площадью застройки более 10 га или шириной более 100 м подъезд пожарных автомобилей должен быть обеспечен со всех сторон.

В случаях, когда по производственным условиям не требуется устройства дорог, подъезд пожарных автомобилей допускается предусматривать по спланированной поверхности, укреплённой по ширине 3,5 м в местах проезда при глинистых и песчаных (пылеватых) грунтах различными местными материалами с созданием уклонов, обеспечивающих естественный отвод поверхностных вод.

Расстояние от края проезжей части или спланированной поверхности, обеспечивающей проезд пожарных машин, до стен зданий высотой до 12 м должно быть не более 25 м, при высоте зданий свыше 12 до 28 м - не более 8 м, при высоте зданий свыше 28 м - не более 10 м.

1. за ширину зданий и сооружений следует принимать расстояние между крайними разбивочными осями. При наличии погрузочно-выгрузочных рамп последние в габарит зданий и сооружений не включаются.

СНиП II-89-80 Генеральные планы промышленных предприятий.

не соответствует

наличие подъездов к водоисточникам

Ко всем пожарным резервуарам имеется подъезд и возможность водозабора.

2. К водоёмам, которые могут быть использованы для тушения пожара, надлежит устраивать подъезды с площадками размером не менее 12х12м.

СНиП II-89-80 Генеральные планы промышленных предприятий.

соответствует

Размещение пожарных гидрантов

По проекту сведения (схемы) по размещению пожарных гидрантов отсутствуют

3. Пожарные гидранты надлежит располагать вдоль автомобильных дорог на расстоянии не более 2,5 м от края проезжей части, но не ближе 5 м от стен здания; при технико-экономическом обосновании допускается располагать гидранты на проезжей части.

СНиП II-89-80 Генеральные планы промышленных предприятий.

не соответствует

Наличие и размещение пожарных депо (поста)

По проекту расстояние от ближайшей пожарной части до объекта 5 км.

п.3.37. Пожарные депо надлежит располагать на земельных участках, примыкающих к дорогам общего пользования. Пожарное депо, как правило, должно обслуживать группу предприятий.

Места расположения пожарных депо следует выбирать из расчёта радиуса обслуживания предприятия с учётом имеющихся пожарных депо (постов), находящихся в пределах, устанавливаемых радиусов обслуживания.

Радиусы обслуживания пожарными депо следует принимать: 2 км - для предприятий с производствами категорий А, Б и В, занимающих более 50% всей площади застройки; 4 км - для предприятий с производствами категорий А, Б и В, занимающих до 50 % площади застройки, и предприятий с производствами категорий Г и Д.

СНиП II-89-80 Генеральные планы промышленных предприятий.

не соответствует

Величины противопожарных разрывов:

9.1.

Между зданиями

Величины противопожарных разрывов между зданиями II степени огнестойкости превышают 9 м.

Расстояния между зданиями и сооружениями в зависимости от степени огнестойкости и категории следует принимать не менее указанных в таб. №1 . (требуемое расстояние составляет не мене 9м)

• здания и сооружения оборудуются стационарными автоматическими системами пожаротушения;
• удельная загрузка горючими веществами в зданиях с производствами категории В не менее или равна 10 кг на 1 м ² площади этажа.

СНиП II-89-80 Генеральные планы промышленных предприятий.

соответствует

9.2.

Между складами.

Проектом не предусмотрено открытых рядом расположенных складов.

п.3.34. Расстояния от открытых складов до зданий и сооружений, а также расстояний между указанными складами следует принимать не менее указанных в таб. №2

п.3.32. п.3.34

СНиП II-89-80 Генеральные планы промышленных предприятий.

соответствует

9.3.

Между складами и зданиями

По проекту разрыв между открытом складом пиломатериалов и зданием II степени огнестойкости (котельная) - 5 м

п.3.33. Расстояния между открытыми технологическими установками, агрегатами и оборудованием, а также от них до зданий и сооружений надлежит принимать по нормам технологического проектирования.

Требуется 15 м для складов от 1000 до 100.000 м ³ .

Примечание:

1. Для складов пиленых лесоматериалов, а также для складов самовозгорающихся углей при высоте штабеля более 2,5 м расстояния, указанные в таб. №2 для зданий IV и V степени огнестойкости, надлежит увеличивать на 25 %.
2. Расстояния, указанные в таб. №2, от складов торфа (фрезерного и кускового), лесоматериалов, легковоспламеняющихся и горючих жидкостей до зданий с производствами категорий А и Б, надлежит увеличивать на 25%.
3. При совместном хранении легковоспламеняющихся и горючих жидкостей приведенная ёмкость склада не должна превышать количеств, указанных в таб. №2, при этом приведённая ёмкость определяется из расчёта, что 1 м ³ легковоспламеняющихся жидкостей приравнивается к 5 м ³ горючих, а 1 м ³ ёмкости наземного хранения приравнивается к 2 м ³ ёмкости подземного хранения. При подземном хранении легковоспламеняющихся и горючих жидкостей указанные в таб. №2 ёмкости могут быть увеличены в 2 раза, а расстояния сокращены на 50%.
4. Расстояния от зданий не нормируется:

п.3.33. п.3.34

СНиП II-89-80 Генеральные планы промышленных предприятий.

не соответствует
