ПОСЛЕДОВАТЕЛЬНОЕ СОЕДИНЕНИЕ ПРОВОДНИКОВ

Задание 1337.

Реостат включен в цепь так, как показано на рисунке 317. Как будут изменяться показания амперметра при передвижении ползунка реостата вправо; влево? Ответ обоснуйте.

Рис. 317

Ответ

Задание 1338.

Как изменится показание амперметра, если ползунок реостата передвинуть вниз (рис. 318)?

Рис. 318

Ответ

Задание 1339.

В каких пределах можно менять сопротивление в цепи (рис. 319), если сопротивление реостата R имеет пределы 0...10 Ом? Сопротивление резистора R1 равно 20 Ом.

Рис. 319

Ответ

Задание 1340.

Как изменятся показания измерительных приборов (рис. 320) при смещении ползунка реостата вниз; вверх?

Рис. 320

Ответ

Задание 1341.

Как изменятся показания амперметра и вольтметра VI (рис. 321), если ползунок реостата переместить из крайнего правого положения в крайнее левое? Как изменятся показания вольтметра V?

Рис. 321

Ответ

Задание 1342.

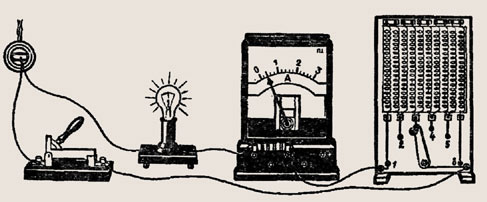

Как нужно двигать переключатель реостата (рис. 322), чтобы показания амперметра увеличивались?

Рис. 322

Ответ

Задание 1343.

В цепь включен рычажный реостат (см. рис. 322), рассчитанный на 40 Ом. Чему равно сопротивление одной спирали? На какой контакт следует передвинуть переключатель реостата, чтобы включить сопротивление 8; 32 Ом?

Ответ

Задание 1344.

Показания первого и второго вольтметров (рис. 323) соответственно равны 1,5 и 3 В. Сила тока в цепи 0,5 А. Как будут изменяться показания приборов, если ползунок реостата передвигать вправо; влево?

Рис. 323

Ответ

Задание 1345.

Последовательно с нитью накала радиолампы сопротивлением 3,9 Ом включен резистор, сопротивление которого 2,41 Ом. Определите их общее сопротивление.

Решение и ответ

Задание1346.

Общее сопротивление последовательно включенных двух ламп сопротивлением 15 Ом каждая и реостата равно 54 Ом. Определите сопротивление реостата.

Решение и ответ

Задание 1347.

Два резистора сопротивлением 8 и 1 кОм соединены последовательно (рис. 324). Определите показание вольтметра, подключенного между точками А и С, если сила тока в цепи равна 3 мА. Что будет показывать вольтметр, подключенный между точками Аи В, В и С?

Рис. 324

Решение и ответ

Задание 1348.

Нить накала электронной лампы (рис. 325) имеет сопротивление 2,5 Ом. Определите показание амперметра и сопротивление реостата, если напряжение на нити накала 5 В, а напряжение на зажимах батареи 9 В.

Рис. 325

Решение и ответ

Задание 1349.

Даны участки электрической цепи (рис. 326). Во сколько раз напряжение на одном проводнике больше, чем на другом, в каждом участке цепи?

Рис. 326

Ответ

Задание 1350.

В сеть последовательно включены электрическая лампочка и резистор. Сопротивление нити накала лампочки равно 14 Ом, а резистора 480 Ом. Каково напряжение на резисторе, если напряжение на лампочке равно 3,5 В?

Решение и ответ

Задание 1351.

К полюсам источника тока присоединены последовательно две проволоки — медная и железная. Сопротивление железной проволоки в 2 раза больше сопротивления медной. На концах какой проволоки вольтметр покажет большее напряжение; во сколько раз?

Решение и ответ

Задание 1352.

Вольтметр V1показывает 12 В (рис. 327). Каковы показания амперметра и вольтметра V2?

Рис. 327

Решение и ответ

Задание 1353.

Показание первого вольтметра 24 В (рис. 328). Каково показание амперметра и второго вольтметра?

Рис. 328

Решение и ответ

Задание 1354.

Сколько ламп с одинаковым сопротивлением надо соединить последовательно для изготовления елочной гирлянды, если каждая лампа рассчитана на напряжение 6 В и все они будут включены в сеть с напряжением 127 В?

Решение и ответ

Задание 1355.

Начертите схему включения двух ламп с одинаковыми сопротивлениями, рассчитанными на напряжение 110 В, в электрическую сеть с напряжением 220 В.

Ответ

Задание 1356.

В цепь включены последовательно три проводника сопротивлениями: R₁=5 Ом, R₂=6 Ом, R₃=12 Ом (рис. 329). Какую силу тока показывает амперметр и каково напряжение между точками Аи В, если показание вольтметра 1,2 В?

Рис. 329

Решение и ответ

Задание 1357.

В цепь с напряжением 100 В включена катушка электромагнита. При последовательном включении реостата сила тока в цепи уменьшилась от 10 до 4 А. Начертите схему цепи и определите сопротивление реостата.

Решение и ответ

Задание 1358.

Последовательно с электрической лампой включен реостат. Начертите схему цепи и определите сопротивление реостата и лампы, если напряжение на зажимах цепи 12 В. Вольтметр, подключенный к реостату, показывает 8 В. Сила тока в цепи 80 мА.

Решение и ответ

Задание 1359.

При показании вольтметра F(CM. рис. 321), равном 4,5 В, показание вольтметра VI равно 1,5 В. Каково показание амперметра, если сопротивление реостата составляет 20 Ом?

Решение и ответ

Задание 1360.

В цепь включены два проводника:R₁ =5 Ом и R₂ = 10 Ом (рис. 330). Вольтметр V1 показывает напряжение 12 В. Определите показания амперметра и вольтметра V2.

Рис. 330

Решение и ответ

Задание 1361.

При замыкании переключателя в положение 1 (рис. 331) амперметр показывает силу тока 1 А, а в положении 2 — силу тока 4 А. Определите сопротивление каждого проводника, если напряжение на зажимах цепи 12В.

Рис.331

Решение и ответ
