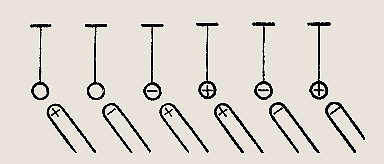

Рис. 249

940. Изменится ли масса шара, заряженного положительным зарядом, если к шару прикоснуться пальцем? Почему?
941. Изменится ли масса шара, заряженного отрицательным зарядом, если к шару прикоснуться пальцем?
942. Один шар заряжен положительным зарядом, другой — отрицательным. Как изменится масса шаров после их соприкосновения? Почему?
943. Определите, какое действие будет оказывать наэлектризованная палочка на подвешенный шарик в случаях, изображенных на рисунке 249.
944. Пробковые шарики, подвешенные на нитях, заряжены. Какого знака заряды шаров (рис. 250)?
945. Металлический шар заряжен (рис. 251). Какого знака заряды у шариков одинаковой массы, подвешенных на шелковых нитях?
946. Какой из подвешенных шариков (см. условие предыдущей задачи) имеет больший заряд?

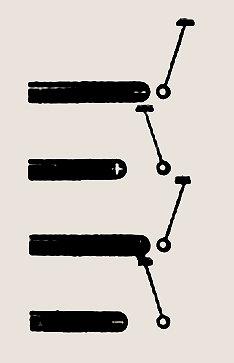

947. Определите знак заряда шариков, подвешенных на нитях (рис. 252).
948. На стержень электроскопа насажен полый металлический шар, в который помещен эбонитовый стержень, обернутый мехом. Стержень вынули, а мех остался в шаре. Почему после этого разошлись листочки электроскопа?
949. Какого знака заряд оказался у электроскопа в случае, указанном в задаче 948? Что произойдет с листочками электроскопа, если стержень вновь вставить в мех?

Рис. 251

Рис. 252

950°. На стержень электроскопа насадили полый металлический шар, над которым поместили воронку с песком так, что песок тонкой струйкой сыплется в шар. Почему при этом расходятся листочки электроскопа?
951. Как узнать, каким зарядом заряжается электроскоп в случае, указанном в. задаче 950?
952. Как можно при помощи электроскопа, стеклянной палочки и шелкового лоскута ткани определить, зарядом какого знака заряжено тело?
953. Как при помощи отрицательно заряженной палочки определить, каким зарядом заряжен электроскоп?
954. Почему сближаются листочки заряженного электроскопа, если к его шарику поднести (не касаясь шарика) палец?
955. Укажите знаки электрического заряда у шарика и листочков электроскопа, к которому поднесли (не касаясь шарика) положительно заряженную палочку. (До опыта электроскоп заряжен не был.)
956. К шарику заряженного электроскопа поднесите (не касаясь его) заряженный металлический стержень. Как изменится отклонение листочков? Объясните почему.

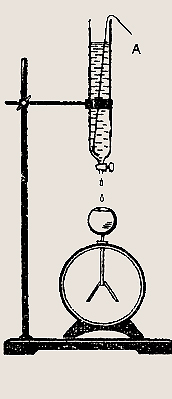

957. Вода капает в полый металлический шар, установленный на электроскопе (рис. 253). Как определить, каким
знаком заряжает проводник А воду в бюретке? (До опыта электроскоп не был заряжен.)
958. Зачем стержень электроскопа всегда делают металлическим?
959. Из материалов, перечисленных ниже, укажите, что относится к проводникам, а что к изоляторам: серебро, бронза, медный купорос, уголь, стекло, сталь, графит, пластмасса, водный раствор соли, песок, бетон, воск, алюминий, медь, бензин, шелк, сахар, раствор сахара, воздух, вода, водный раствор медного купороса.

Рис 253

Рис 254

960. Почему оставленный заряженным электроскоп со временем разряжается?
961. Чтобы сообщить электроскопу как можно больший отрицательный заряд, нужно не просто коснуться эбонитовой палочкой шарика электроскопа, а провести по нему палочкой несколько раз, вращая ее вокруг продольной оси. Объясните почему.
962. Почему рекомендуется в опытах по электростатике различные наэлектризованные тела подвешивать не на про-ггых, а на шелковых нитях? Оборудование следует держать :ухим.
963. Почему разряжается электроскоп, если его шарика юснуться пальцами?
964. Для чего к корпусу автоцистерны, предназначен-юй для перевозки бензина, прикреплена массивная цепь, шсколько звеньев которой волочатся по земле?
965. Почему нижний конец а молниеотвода нужно закапывать поглубже, где слои земли всегда влажные (рис. 254) ?

ЭЛЕКТРИЧЕСКОЕ ПОЛЕ

966. В электрическом поле равномерно заряженного шара точке А находится заряженная пылинка (рис. 255). Как направлена сила, действующая на пылинку со стороны поля?
967. Электрическое поле заряженного металлического iapa действует на заряженную пылинку, находящуюся в нем. Действует ли поле пылинки на шар?
968. Одинаковые ли силы действуют на равные заряды q и q2 со стороны поля заряженного металлического шара (рис. 256)?
969. Укажите направление сил, действующих со стороны электрических полей заряженных шаров и полей внесенных в них зарядов (см. рис. 255 и 256).

Рис. 255

Рис. 256

Рис. 257

Рис. 258

970. Будут ли взаимодействовать близко расположенные электрические заряды в безвоздушном пространстве, например на Луне, где нет атмосферы?
971. Если, ватку, подвешенную на нити, поднести к одному из заряженных шариков электрической машины, то ватка будет совершать колебательные движения (рис. 257). Объясните это явление. (Колебательное движение ватка будет совершать и без нити.)
972. На рисунке 258 линиями / и 2 показаны траектории движения двух одинаковых капелек воды, которые при свободном падении попали в поле заряженного шара. Какая капелька имела больший заряд? Каков знак заряда капелек?
973. Пылинка падает под действием силы тяжести (рис. 259). Оказавшись над пластинкой Л, заряженной от-
рицательным зарядом, пылинка замедлила свое движение. Изменится ли скорость движения пылинки, если пластинка будет заряжена положительным зарядом?
974. Капельке масла сообщили отрицательный заряд, и она медленно движется к пластинке Л (см. рис. 259). Заряд пластинки мы можем изменить. Что необходимо сделать, чтобы остановить движение капельки; заставить капельку двигаться вверх?

Рис 259

975. Предложите проект установки, позволяющей с по-"мощью электрического поля осуществить улавливание пыли, дыма или экономию краски при нанесении ее распылителем на металлические поверхности.

СВЕДЕНИЯ О СТРОЕНИИ АТОМА

976. Укажите, какая часть атома несет положительный заряд, а какая — отрицательный.
977. Во сколько раз масса ядра атома углерода больше массы ядра атома водорода?
978. Вокруг ядра атома кислорода движется 8 электронов. Сколько протонов имеет ядро атома кислорода?
979. Шар, заряженный положительно, подвешен на шелковой нити. Изменилось ли число протонов, содержащихся в шаре, когда ему сообщили дополнительный положительный заряд? На этот вопрос были получены ответы: уменьшилось; увеличилось; не изменилось. Который из этих ответов правильный? Ответ объясните.

Рис. 260

Рис. 261

980. Может ли атом водорода или другого вещества лишиться заряда, равного 0,5 заряда электрона?
981. Металлический шар, имевший положительный заряд, разрядили, и он стал электрически нейтральным. Можно ли сказать, что заряды в шаре исчезли?
982. Два одинаковых металлических шара, заряженные по абсолютной величине одинаковыми, а по знаку разными зарядами, после соприкосновения оказались электрически нейтральными.. Можно ли сказать, что заряды в шарах исчезли? Какие изменения произошли внутри шара с некото-оым числом их атомов?
983. па рисунке zou схематически изображены атом и ион водорода. На каком рисунке (а или б) изображен ион? Какой заряд представляет собой ион?
984. Что имеет большую массу: атом водорода или положительный ион водорода? Ответ обоснуйте.
985. Известно, что литий имеет три электрона. С учетом этого начертите схемы положительного и отрицательного ионов лития; гелия (имеющего два электрона).
986. На рисунке 261, а схематически изображен атом гелия. Что изображено на рисунке 261, б?
987. Алюминиевой палочке сообщили положительный заряд. Что произошло с некоторым числом атомов алюминия?
988. К незаряженным металлическим палочкам поднесли заряженные тела (рис. 262). Укажите знаки зарядов, которые возникнут на палочках.
989. К незаряженным металлическим палочкам поднесли заряженные шарики (рис. 263). Укажите знаки зарядов, которые возникнут на палочках.

Рис. 263

Рис. 264

990. Подвешенная гилЬза вначале касалась незаряженной металлической палочки, но когда к палочке поднесли заряженный шар, гильза заняла другое положение (рис. 264). ^очему?
991. Известно, что в состав атома лития входят 3 протона. Сколько всего частиц в атоме лития? Назовите их.
992. Какое изменение произошло с атомом кислорода, если он превратился в положительный ион?
993. Чем положительный ион газа отличается от молекулы газа?

ЭЛЕКТРИЧЕСКИЙ ТОК

994. Металлы и водные растворы солей, кислот и щелочей являются проводниками электрического тока. Что общего и в чем различие в движениях частиц, составляющих эти вещества, при наличии в веществах электрического тока?
995. Положительный и отрицательный ионы водорода после соединения образуют атом водорода Можно ли говорить о наличии тока в процессе взаимодействия этих ионов?
996. Электроскоп заряжается потому, что капли воды (см. рис. 253) несут на себе заряд. Можно ли говорить о наличии электрического тока в стержне электроскопа; в воздухе между бюреткой и электроскопом?
997. Коснувшись рукой шарика заряженного электроскопа, электроскоп разрядили. Можно ли говорить о наличии электрического тока в стержне электроскопа при его разрядке?
998. Имеются заряженный электроскоп и металлическая палочка. Что следует сделать, чтобы в палочке возник электрический ток?

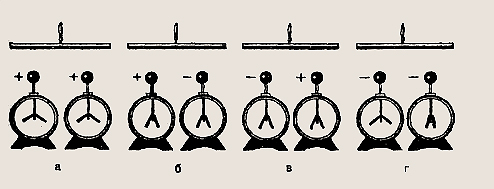

999. На рисунке 265, а, б, в, г показаны палочки на Изолирующих ручках и заряженные электроскопы, расположенные парами. Скажите, по какой палочке потечет электрический ток, если она своими концами одновременно соприкоснется с шариками двух электроскопов.

Рис. 265

1000. Является ли электрическим током искра, проскакивающая между шариками разрядника электрофорной машины?
1001. Является ли электрический током молния, возникшая между облаком и Землей; между облаками?
1002. Можно ли утверждать, что между шариками разрядника электрофорной машины существует электрический ток (см. задачу 971)? Почему?

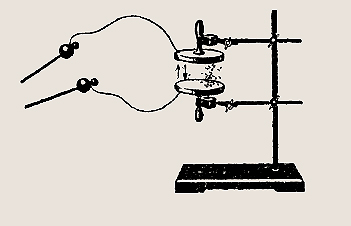

1003°. Если шарики разрядника электрофорной машины соединить с металлическими пластинами, укрепленными на изоляторах (рис. 266), то при работе машины крупинки манки, насыпанные на нижнюю пластинку, придут в движение. Можно ли утверждать, что между пластинами существует электрический ток?

Рис 266

1004. В чем состоит главное отличие между током, возникшим в металлическом проводнике, с помощью которого разряжают электроскоп, и током, текущим по проводнику, соединяющему полюсы гальванического элемента?
1005. В чем состоит главное отличие электрофорной машины как генератора тока от гальванического элемента?
1006. Начертите в тетради таблицу:

Впишите, какие виды энергии используются для получения электрического тока при работе аккумулятора, фотооэлемента, ТЭЦ (теплоэлектроцентрали), гидроэлектростанции, термоэлемента, солнечной электробатареи, гальва-[ического элемента, етроэлектрогенератора.

ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ

1007. Появится ли в медном проводнике ток, если концы его погрузить в одинаковый водный раствор серной кислоты (рис. 267)?
1008. Укажите основные составные элементы, входящие в цепь электрического тока.
1009. Начертите схему электрической цепи, состоящую из гальванического элемента (или аккумулятора), выключателя и электрической лампы.
1010. Укажите направление тока в проводах, подведенных к лампе, в установке, изображенной на рисунке 268.
1011. Каково направление тока внутри аккумуляторной батареи, питающей электрическую цепь, изображенную на рисунке 268?
1012. Что надо сделать, чтобы изменить направление тока в лампе (см. рис. 268)?

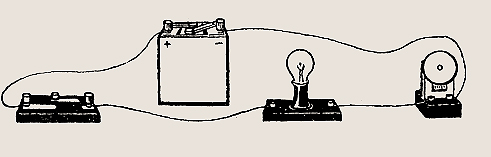

1013. Рассмотрите электрическую установку, изображенную на рисунке 269. Что в ней является источником . тока, а что приемниками электрической энергии? Каково направление тока в проводнике, соединяющем лампу со звонком, когда ключ замкнут?
1014. Для питания фары от источника тока, установленного на велосипеде, к электрической лампе проведен только один провод. Почему нет второго провода?

Рис. 267

Рис. 268

Рис. 269

Рис 270

Рис 271

1015. Рассмотрите схему электрической цепи, изображен-tyio на рисунке 270. Назовите составные части цепи, обозначенные буквами Е, К, Л, 3. Что обозначают стрелки на с<еме? Каково истинное направление движения зарядов в цепи?
1016. Начертите схему электрической цепи по рисунку 268. Укажите направление тока в соединительных проводниках.
1017. Начертите схему электрической цепи по рисунку 269.

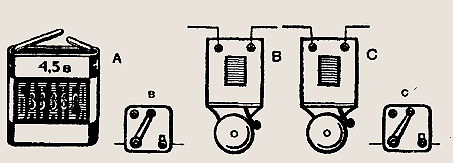

1018. Назовите электрические устройства, изображенные Н3 схеме (рис. 271).

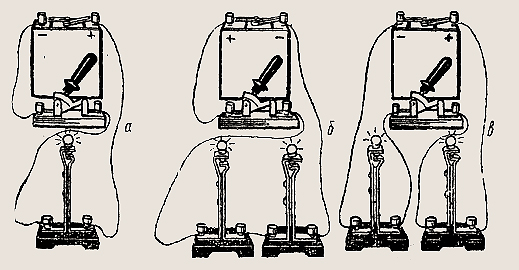

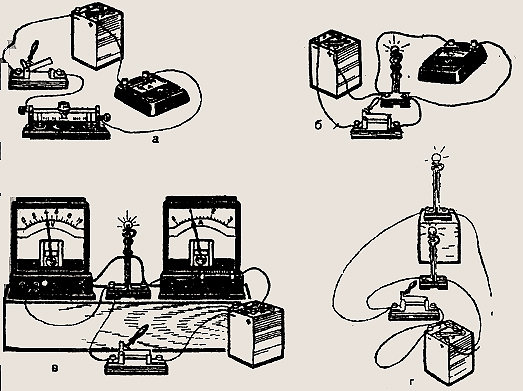

1019. Начертите электрические схемы установок, показанных на рисунке 272.
1020. На рисунке 273 изображена развернутая схема Расположения стен комнат, где указаны ввод тока, распадение звонка и кнопок. Сделайте рисунок в тетради и начертите схему прокладки проводов так, чтобы можно было включать звонок из каждой комнаты.

Рис 272

Рис. 273

Рис. 274

Рис. 275

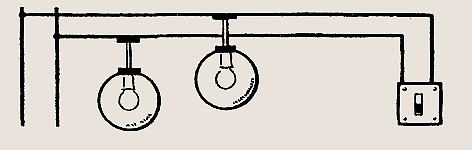

1021. На рисунке 274 изображена схема расположения приборов на стене. Сделайте рисунок в тетради и начертите схему соединения приборов (розетка всегда должна быть под напряжением),
1022. На рисунке 275 изображено расположение приборов в комнате. Начертите схему проводки (выключатель включает только лампу, розетки всегда должны быть под напряжением).

СИЛА ТОКА. НАПРЯЖЕНИЕ. СОПРОТИВЛЕНИЕ

1023. Одинаковые электроскопы были заряжены одинаковыми зарядами. Когда на их шарики одйовременно положили палочки: сухую деревянную и металлическую, то через некоторое время листочки электроскопов заняли положения, изображенные на рисунке 276. По какой палочке в единицу времени протекло большее число зарядов? В какой палочке сила тока была больше?
1024. Одинаковые электроскопы заряжены (рис. 277).

Рис. 276

Рис. 277

Если до их шариков поочередно коснуться рукой, то они разрядятся. Одинакова ли будет сила тока в стержнях электроскопов при их разряжении?
1025. Определите силу тока в электрической лампе, если через нее за 10 мин проходит 300 Кл количества электричества.
1026. Какое количество электричества протекает через катушку гальванометра, включенного в цепь на 2 мин, если сила тока в цепи 12 мА?

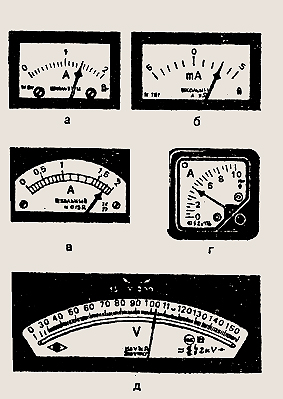

1027. На рисунке 278 изображены шкалы электроизмерительных приборов. Как называются эти приборы? Каковы пределы измерения приборов? Какова цена деления шкалы каждого прибора? Каковы их показания?
1028. В цепь (рис. 279) включены два амперметра. Амперметр А1 показывает силу тока 0,5 А. Какое количество электричества протекает через лампу за 10 с?
1029. Плитка включена в осветительную сеть. Какое количество электричества протекает через нее за 10 мин, если сила тока в подводящем шнуре равна 5 А?
1030. При напряжении на резисторе, равном 110 В, сила тока в нем равна 4 А. Какое напряжение следует подать на резистор, чтобы сила тока в нем стала равной 8 А?

Рис. 278

Рис. 279

Рис. 280

1031. При напряжении 220 В на зажимах резистора сила 'тока равна 0,1 А. Какое напряжение подано на резистор, [если сила тока в нем стала равной 0~,05 А?
1032. По графику зависимости силы тока в проводнике [от напряжения (рис. 280) определите, чему равна сила тока
в проводнике при напряжении 2; 1; 5; 6; 10 В.
1033. При напряжении 220 В сила тока в резисторе равна 5 А. Какая сила тока будет в резисторе, если напряжение, поданное на него, уменьшить в 2 раза; уменьшить до 55 В?
1034. При напряжении 0,2 В на концах проводника сила тока в цепи равна 50 мА. Какая сила тока будет в цепи, если напряжение увеличить до 0,5 В; до I В? (Проводник при этом не нагревается.)
1035. Два железных проводника одинакового сечения имеют различную длину. Должно ли сказываться это различие в длине на сопротивлении проводника? Ответ объясните.
1036. Батарея от карманного фонаря, амперметр и рубильник соединены последовательно. В эту цепь мальчик поочередно включал лампы, на цоколях которых написано: 3,5 В. Показания амперметра при этом были для одной лампы 0,28 А, а для другой 0,18 А. В чем причина различия показаний амперметра? (Считать напряжение на клеммах источника тока постоянным.)
1037. Постройте график зависимости силы тока в проводнике от напряжения для следующих случаев: при напряжении 6 В сила тока в проводнике равна 3 А; при напряжении 4' В сила тока в проводнике равна 3 А. (Масштаб выберите сами.) Чем отличаются проводники?
1038. На одной координатной сетке постройте графики зависимости силы тока L от напряжения U для двух проводников, в одном из которых сила тока равна 1 А при напряжении 2 В, а в другом при том же напряжении сила тока равна 2 А. (Масштаб выберите сами.) Чем отличаются эти проводники?

ЗАКОН ОМА

1039. Если присоединить к полюсам батарейки карманного фонаря две тонкие длинные стальные проволочки, расположив их свободные концы параллельно (рис. 281), и к ним подключить лампу сначала вблизи, а затем вдали от батарейки, то накал лампы будет неодинаков. Объясните это явление.
1040. Согласно закону Ома для участка цепи R — U/I Можно ли на этом основании считать, что сопротивление данного проводника прямо пропорционально напряжению на проводнике и обратно пропорционально силе тока в нем?
1041. По графику зависимости силы тока в проводнике эт напряжения (см. рис. 280) вычислите сопротивление троводника.
1042. По графикам зависимости силы тока от напряжения (рис. 282) определите сопротивление каждого проводника.
1043. Почему электрическую лампу, рассчитанную на напряжение 127 В, нельзя включать в цепь напряжением 20 В?
1044. Для определения сопротивления электрической лампы ученица составила цепь (рис. 283). При замкнутой 1бпи амперметр показывает 0,5 А. Что показывает вольтметр? Чему равно сопротивление лампы?
1045. Чему равна сила тока в электрической лампе карманного фонаря, если сопротивление нити накала 16,6 Ом [ лампа подключена к батарейке напряжением 2,5 В?
1046. Электрический утюг включен в сеть с напряжением 220 В. Какова сила тока в нагревательном элементе утюга, ели сопротивление его равно 48,4 Ом?
1047. Сопротивление вольтметра равно 12000 Ом. Какова сила тока, протекающего через вольтметр, если он показывает напряжение, равное 120 В?

Рис. 281

Рис. 282

Рис. 283

Рис. 284

Рис. 285

1048. Определите силу тока в электрочайнике, включенном в сеть с напряжением 220 В, если сопротивление нити накала при работе чайника равно примерно 39 Ом.
1049. При напряжении 110 В, подведенном к резистору, сила тока в нем равна 5 А. Какова будет сила тока в резисторе, если напряжение на нем увеличить на 10 В?

Рис. 286

1050. На рисунке 284 дана зависимость силы тока от напряжения для двух проводников. Какой из проводников имеет большее сопротивление?
1051. На рисунке 285 дан график зависимости силы тока в цепи от напряжения. Определите, чему равна сила тока на участке цепи при напряжении 5; 10; 25 В. Чему равно сопротивление участка цепи?
1052. На рисунке 286 дан график зависимости силы тока от напряжения для двух параллельно соединенных участков цепи. Определите, чему равна сила тока на каждом участке цепи при напряжении 2 и 6 В. Какой участок цепи имеет большее сопротивление; во сколько раз? Укажите, от чего зависит наклон прямой графика к оси напряжения; к оси токов.
1053. Какое нужно приложить напряжение к проводнику сопротивлением 0,25 Ом, чтобы в проводнике была сила тока 30 А?
1054. В паспорте амперметра написано, что сопротивление его равно 0,1 Ом. Определите напряжение на зажимах амперметра, если он показывает силу тока 10 А.
1055. Определите напряжение на участке телеграфной линии длиной 1 км, если сопротивление этого участка 6 Ом, а сила тока, питающего цепь, 0,008 А.
1056. Определите напряжение на концах проводника сопротивлением 20 Ом, если сила тока в проводнике 0,4 А.
1057. При каком напряжении в сети будет гореть полным накалом электрическая лампа, если необходимая для этого сила тока равна 0,25 А, а сопротивление лампы равно 480 Ом?
1058. Определите сопротивление электрической лампы, сила тока в которой 0,5 А при напряжении 120 В.
1059. Вычислите сопротивление спирали лампы от карманного фонаря, если при напряжении 3,5 В сила тока в ней 0,28 А.
1060. На цоколе электрической лдмпы написано 1 В, 0,68 А. Определите сопротивление спирали лампы.
1061. Чему равно сопротивление спирали электрической шпы, у которой на цоколе написано 6,3 В, 0,22 А?
1062. При напряжении 1,2 кВ сила тока в цепи одной из :кций телевизора 50 мА. Чему равно сопротивление цепи секции?
1083. При напряжении 220 В сила тока в спирали плитки авна 5 А. Определите сопротивление спирали.
1064. Сила тока в спирали электрического кипятильника А. Определите сопротивление спирали, если напряжение в клеммах кипятильника 220 В.
1065. Найдите сопротивление обмотки амперметра, у которой сила тока равна 30 А при напряжении на зажимах 0,06 В.
1066. Показание вольтметра, присоединенного к горящей яектрической лампе накаливания, равно 120 В, а ампер-етра, измеряющего силу тока в лампе, 0,5 А. Чему равно шротивление лампы? Начертите схему включения лампы, зльтметра и амперметра.

РАСЧЕТ СОПРОТИВЛЕНИЯ ПРОВОДНИКОВ

1067. а) Площади поперечных сечений и длины нихро-овой и железной проволок одинаковы. Какая из них об-адает большим сопротивлением; во сколько раз?
б) Площади поперечных сечений стальных проволок с динаковыми длинами равны 0,05 мм2 и 1 мм2. Какая из ннх бладает меньшим сопротивлением; во сколько раз?
1068. Сопротивление проволоки длиной 1 км равно 5,6 Ом. Определите напряжение на каждом участке проволоки дли-ой 100 м, если сила тока в ней 7 мА.
1069. Для чего на электрифицировгшных железных доро-ах на стыках рельсов устанавливают соединители в виде сгутов из толстой медной проволоки, приваренных к конам обоих рельсов?
1070. Во сколько раз сопротивление стальной прово-оки длиной 1 м больше сопротивления железной проволоки той же длины и такой же площади поперечного сечения?
1071. Имеются две проволоки из одного и того же материала с одинаковой площадью поперечного сечения. Длина первой равна 20 см, второй 1 м. Сопротивление какой проволоки больше; во сколько раз?
1072. Алюминиевая и медная проволоки имеют равные массы и одинаковые площади поперечных сечений. Какая из роволок имеет большее сопротивление?
1073. Имеются два однородных проводника, однако один из них в 8 раз длиннее другого, а второй имеет вдвое большую площадь поперечного сечения. Какой из проводников обладает большим сопротивлением; во сколько раз?
1074. Два куска железной проволоки имеют одинаковые массы. Длина одного из них в 10 раз больше длины другого. Какой кусок проволоки имеет большее сопротивление; во сколько раз?
1075. После протягивания проволоки через волочильный станок длина ее увеличилась в 3 раза. Как изменилось сопротивление этой проволоки?
1076. После протягивания проволоки через волочильный станок длина ее увеличилась в 4 раза. Каким стало сопротивление этой проволоки, если до волочения ее сопротивление было 20 Ом?
1077. Не прибегая к формуле, определите, каким сопротивлением обладают железный проводник длиной 10 м и медный проводник длиной 100 м, если площади поперечных сечений этих проводников равны 1 мм2.
1078. Рассчитайте сопротивление медного контактного провода, подвешенного для питания трамвайного двигателя, если длина провода равна 5 км, а площадь поперечного сечения — 0,65 см2.
1079. Вычислите, каким сопротивлением обладает нихро-мовый проводник длиной 5 м и площадью поперечного сечения 0,75 мм2?
1080. Шнур, употребляемый для подводки тока к телефону, для гибкости делают из многих тонких медных проволок. Рассчитайте сопротивление такого провода длиной 3 м, состоящего из 20 проволок площадью поперечного сечения 0,05 мм2 каждая.
1081. Чему равно сопротивление константановой проволоки длиной 8 м и площадью поперечного сечения 2 мм2?
1082. Определите сопротивление телеграфного провода между Москвой и Санкт-Петербургом, если расстояние между городами равно около 650 км, а провода сделаны из железной проволоки площадью поперечного сечения 12 мм2?
1083. Определите силу тока, проходящего через реостат, изготовленный из никелиновой проволоки длиной 50 м и площадью поперечного сечения 1 мм2, если напряжение на зажимах реостата равно 45 В.
1084. Рассчитайте силу тока, проходящего по медному проводу длиной 100 м и площадью поперечного сечения 0,5 мм при напряжении 6,8 В.
1085. Определите напряжение на концах стального проводника длиной 140 см и площадью поперечного сечения 0,2 мм2, в котором сила тока 250 мА.
1086. Обмотка реостата, изготовленная из никелиновой проволоки, имеет сопротивление 36 Ом. Какой длины эта проволока, если площадь ее поперечного сечения равна 0,2 м2?
1087. Сопротивление изолированной нейзильберовой1 проволоки, намотанной на катушку, 100 Ом. Сколько метров проволоки площадью поперечного сечения, 0.35 мм2 намотано на катушку? (Удельное сопротивление нейзильбера равно 0,2 Ом X мм2/м.)
1088. Какой длины надо взять медную проволоку площадью поперечного сечения 0,5 мм2, чтобы сопротивление ее было-равно 34 Ом?
1089. Какой длины медная проволока намотана на катушку электрического звонка, если сопротивление ее равно 0,68 Ом, а площадь поперечного сечения 0,35 мм2?
1090. Сопротивление проволоки, у которой площадь поперечного сечения 0,1 мм", равно 180 Ом. Какой площади поперечного сечения надо взять проволоку той же длины и из того же материала, чтобы ее сопротивление было равно 36 Ом?
1091. Проводник, у которого площадь поперечного сечения 0,5 мм2 и сопротивление 16 Ом, надо заменить проводником из того же металла и той же длины, но сопротивлением 80 Ом. Какой площади поперечного сечения проводник необходимо подобрать для этой замены?
1092. Масса 1 км контактного провода на пригородных электрифицированных железных дорогах составляет 890 кг. Каково сопротивление этого провода?
1093. В спирали электронагревателя, изготовленного из никелиновой проволоки площадью поперечного сечения 0,1 мм2, при напряжении 220 В сила тока 4 А. Какова длина проволоки, составляющей спираль?
1094. Какой площади поперечного сечения нужно взять кусок стальной проволоки длиной /, чтобы сопротивление ее было равно сопротивлению алюминиевой проволоки длиной 21 и площадью поперечного сечения 0,75 мм2.
1095. Какая должна быть длина и минимальная площадь поперечного сечения никелиновой проволоки, имеющей сопротивление 0,2 Ом на длине i м, чтобы в изготовленном из нее нагревательном приборе при включении в сеть с напряжением 220 В сила тока не превышала 4 А?
1096. Измерения показали, что проводник длиной 1 м и .•площадью поперечного сечения 0,2 мм2 имеет сопротивление 2,5 Ом. Каково название сплава металлов, из которого изготовлен проводник?
1097. а) Определите массу железной проволоки площадью поперечного сечения 2 мм2, взятой для изготовления реостата сопротивлением 6 Ом.
б) Сопротивление медного контактного провода на длине Н км, подвешенного для питания двигателя электровоза на электрифицированной железной дороге, равно 0,17 Ом. Какова площадь поперечного сечения этого провода? Какова масса этого провода?
1098. Какова масса медной проволоки длиной 2 км и сопротивлением 8,5 Ом?
1099. Какой массы надо взять никелиновый проводник площадью поперечного сечения 1 мм2, чтобы из него изготовить реостат сопротивлением 10 Ом? (Плотность никелина 8,8 г/см3.)
1100. Какой длины надо взять железную проволоку площадью поперечного сечения 2 мм2, чтобы ее сопротивление было таким же, как сопротивление алюминиевой проволоки длиной 1 км и сечением 4 мм2?
1101. Какой площади поперечного сечения нужно взять железную проволоку длиной 10 м, чтобы ее сопротивление было такое же, как у никелиновой проволоки площадью поперечного сечения 0,2 мм2; длиной 1 м?

46. ПОСЛЕДОВАТЕЛЬНОЕ СОЕДИНЕНИЕ ПРОВОДНИКОВ

1102. Реостат включен в цепь так, как показано на рисунке 287. Как будут изменяться показания амперметра при передвижении ползунка реостата вправо; влево? Ответ обоснуйте.
обоснуйте.
1103°. Как изменится показание амперметра, если ползунок реостата передвинуть вниз (рис. 288)?

Рис. 287

Рис. 288

1104, В каких пределах можно менять сопротивление в цепи (рис. 289), если сопротивление реостата R имеет пределы 0...10 Ом? Сопротивление резистора R1 равно 20 Ом.
1105. Как изменятся показания измерительных приборов (рис. 290) при смещении ползунка реостата вниз; вверх?
1106. Как изменятся показания амперметра и вольтметра VI (рис. 291), если цолзунок реостата переместить из крайнего правого положения в крайнее левое? Как изменятся показания вольтметра V7?
1107. Как нужно двигать переключатель реостата (рис. 292), чтобы показания амперметра увеличивались?
1108. В цепь включен рычажный реостат (см. рис. 292), рассчитанный на 40 Ом. Чему равно сопротивление одной спирали? На какой контакт следует передвинуть переключатель реостата, чтобы включить сопротивление 8; 32 Ом?
1109. Показания первого и второго вольтметров (рис. 293) соответственно равны 1,5 и 3 В. Сила тока в цепи 0,5 А. Как будут изменяться показания приборов, если ползунок реостата передвигать вправо; влево?
1110. Последовательно с нитью накала радиолампы сопротивлением 3,9 Ом включен резистор, сопротивление которого 2,41 Ом. Определите их общее сопротивление.

Рис. 289

Рис. 290

Рис. 291

Рис. 292

1111. Общее сопротивление последовательно включенных двух ламп сопротивлением 15 Ом каждая и реостата равно 54 Ом. Определите сопротивление реостата.
1112. Два резистора сопротивлением 8 и 1 кОм соединены последовательно (рис. 294). Определите показание вольтметра, подключенного между точками Л и С, если сила тока в цепи равна 3 мА. Что будет показывать вольтметр, подключенный между точками А и В, В и С?
1113. Нить накала электронной лампы (рис. 295) имеет (сопротивление 2,5 Ом. Определите показание амперметра и сопротивление реостата, если напряжение на нити накала 5 В, а напряжение на зажимах батареи 9 В.
1114. Даны участки электрической цепи (рис. 296). Во сколько раз напряжение на одном проводнике больше, чем на другом, в каждом участке цепи?
1115. В сеть последовательно включены электрическая лампочка и резистор. Сопротивление нити накала лампочки равно 14 Ом, а резистора 480 Ом. Каково напряжение на резисторе, если напряжение на лампочке равно 3,5 В?
1116. К полюсам источника тока присоединены последовательно две проволоки — медная и железная. Сопротивление железной проволоки в 2 раза больше сопротивления медной. На концах какой проволоки вольтметр покажет большее напряжение; во сколько раз?
1117. Вольтметр VI показывает 12 В (рис. 297). Каковы показания амперметра и вольтметра У2?

Рис 293

Рис. 294

Рис. 295

Рис. 296

Рис. 297

Рис 298

Рис. 299

1118. Показание первого вольтметра 24 В (рис 298). Какрво показание амперметра и второго вольтметра?
1119. Сколько ламп с одинаковым сопротивлением надо соединить последовательно для изготовления елочной гирлянды, если каждая лампа рассчитана на напряжение 6 В и все они будут включены в сеть с напряжением 127 В?
1120. Начертите схему включения двух ламп с одинаковыми сопротивлениями, рассчитанными на напряжение 110 В, в электрическую сеть с напряжением 220 В.
1121°. В цепь включены последовательно три проводника сопротивлениями: /?i = 5 Ом, #2— 6 Ом, из—12 Ом (рис. 299). Какую силу тока показывает амперметр и каково напряжение между точками А и В, если показание вольтметра 1,2 В?
1122. В цепь с напряжением 100 В включена катушка электромагнита. При последовательном включении реостата сила тока в цепи уменьшилась от 10 до 4 А. Начертите схему цепи и определите сопротивление реостата.
1123. Последовательно с электрической лампой включен реостат. Начертите схему цепи и определите сопротивление реостата и лампы, если напряжение на зажимах цепи 12 В. Вольтметр, подключенный к реостату, показывает 8 В. Сила тока в цепи 80 мА.
1124. При показании вольтметра V (см. рис. 291), равном 4,5 В, показание вольтметра VI равно 1,5 В. Каково показание амперметра, если сопротивление реостата составляет 20 Ом?

Рис. 300

Рис. 301

1125. В цепь включены два проводника: R1=5 Ом R2=10 Ом (рис. 300). Вольтметр VI показывает напря-#ение 12 В. Определите показания амперметра и вольтметра V2.
1126. При замыкании переключателя в положение / (рис. 301) амперметр показывает силу тока 1 А, а в положении 2 — силу тока 4 А. Определите сопротивление каждого проводника, если напряжение на зажимах цепи 12 В.

ПАРАЛЛЕЛЬНОЕ СОЕДИНЕНИЕ ПРОВОДНИКОВ

1127. Начертите схемы установок, показанных на рисунке 302.
1128. Начертите схемы установок, показанных на рисунке 303.
1129. Начертите схему установки, состоящей из аккумулятора и двух звонков, у каждого из них своя кнопка.
1130. Начертите схему следующей установки: три последовательно соединенных элемента питают током две параллельно соединенные электрические лампы; у каждой лампы свой выключатель.
1131. Начертите схему цепи, состоящей из четырех последовательно соединенных элементов и параллельно подключенных к ним трех ламп, каждая со своим выключателем.

Рис. 302

Рис. 303

1132. На панели укреплены три патрона с электрическими лампами. Начертите схему соединения клемм ламп между собой и полюсами источника тока так, чтобы лампы были соединены параллельно; последовательно; две параллельно, а третья последовательно с ними.
последовательно с ними.
1133. В цепи батареи параллельно включены три элек-рические лампы. Нарисуйте схему включения двух вы-лючателей так, чтобы один управлял двумя лампами од» овременно, а другой — одной третьей лампой.
1134. На рисунке 304 показана проводка к двум элек-рическим лампам. Правильно ли включены лампы, если бе они рассчитаны на напряжение 127 В и напряжение
сети равно 127 В?
1135. Начертихе схему электрической цепи, состоящей з источника тока, электрической лампы, звонка и трех ру-ильников, причем если включить один рубильник, то горит ампа, если второй — работает звонок, третий — одновре-енно загорается лампа и работает звонок. (В последнем яучае лампа горит неполным накалом.)

Рис. 304

Рас. 305

1136. На рисунке 305 показаны батарея Л, два звонка В и С и два выключателя вне. Начертите, как должны быть соединены они проводами, чтобы выключатель в управлял звонком В, а выключатель с — звонком С.
1137°. Будут ли изменяться показания вольтметра V (рис. 306), если перемещать ползунок реостата влево или вправо? Будут ли при этом изменяться показания амперметра? Если будут, то как?
1138. Как изменятся показания измерительных приборов в цепи, схема которой изображена на рисунке 307, если параллельно резистору R3 включить резистор R4, сопротивление которого больше (или меньше), чем сопротивление резистора R3?
1139. При замкнутой цепи вольтметр V2 (рис. 308) показывает 220 В. Каким станет показание этого вольтметра, если в точке О произойдет разрыв цепи? Каким было показание вольтметра VI до обрыва цепи? Каким станет показание вольтметра VI после обрыва цепи?

Рис. 306

Рис 307

Рис. 308

Рис. 309

1140. При напряжении U и разомкнутом выключателе (рис. 309) амперметр показывает силу тока . Каково бу. дет показание амперметра, если: а) замкнуть цепь (напряжение поддерживается постоянным); б) при замкнутом выключателе напряжение увеличить в 2 раза? (Сопротивления, включенные в цепь, одинаковы.)
1141. Начертите схему цепи, состоящую из источника тока, трех ламп, включенных параллельно, амперметров, измеряющих силу тока в каждой лампе и во всей цепи, и выключателя, общего для всей цепи.
1142. Лампы и амперметр включены так, как показано на рисунке 310. Во сколько раз отличаются показания амперметра при разомкнутом и замкнутом ключе? Сопротивления ламп одинаковы. Напряжение поддерживается постоянным.
1143. Амперметр, включенный в цепь, состоящую из источника тока и электрической лампы а, показывает некоторую силу тока. Как изменится показание амперметра, если в эту цепь включить еще одну лампу б (рис. 311)?
1144. Кусок проволоки сопротивлением 10 Ом разрезали пополам и полученные половины соединили параллельно. Каково сопротивление соединенной проволоки?
1145. Кусок проволоки сопротивлением 80 Ом разрезали на четыре равные части и полученные части соединили параллельно. Каково сопротивление соединенной проволоки.
1146. Медный проводник сопротивлением 10 Ом разрезали на 5 одинаковых частей и эти части соединили параллельно. Определите сопротивление этого соединения.
1147. К проводнику, сопротивление которого 1 кОм, параллельно подключили проводник сопротивлением 1 Ом. Докажите, что общее их сопротивление будет меньше 1 Ом.
1148. Напряжение в сети 120 В. Сопротивление каждой из двух электрических ламп, включенных в эту сеть, равно 240 Ом. Определите силу тока в каждой лампе при последовательном и параллельном их включении.

Рис. 310

Рис. 311

Рис. 312

Рис. 313

1149. В цепь включены параллельно два проводника. Сопротивление одного равно 150 Ом, другого —30 Ом. В каком проводнике сила тока больше; во сколько раз?
1150. В цепь (рис. 312) включены две одинаковые лампы. При замкнутых выключателях 1 и 2 амперметр Л показывает силу тока 3 А. Что покажет амперметр А2, если выключатель разомкнуть?
1151. Две электрические лампы включены параллельно под напряжение 220 В. Определите силу тока в каждой лампе и в подводящей цепи, если сопротивление одной лампы 1000 Ом, а другой 488 Ом.
1152. Амперметр А (рис. 313) показывает силу тока 1,6 А при напряжении 120 В. Сопротивление резистора R1 = 100 Ом. Определите сопротивление резистора R2 и показания амперметров А1 и А2.
1153. В цепь (рис. 314) включены две одинаковые лампы. При положении ползунка реостата в точке В амперметр А1 показывает силу тока 0,4 А. Что показывают амперметры А и А2? Изменятся ли показания амперметров при передвижении ползунка к точке А?
1154. Общее сопротивление четырех одинаковых ламп, включенных так, как показано на рисунке 315, равно 75 Ом. Чему равно сопротивление одной лампы?

Рис. 314

Рис. 315

1155. На рисунке 306 изображена схема смешанного соединения проводников. Приняв сопротивление левого резистора 30 Ом при параллельном включении, а правого 60 Ом и сопротивление на реостате 40 Ом, требуется определить общее сопротивление этого участка цепи.

РАБОТА И МОЩНОСТЬ ТОКА

1156. Ученики правильно рассчитали, что для освещения елки нужно взять 12 имеющихся у них электрических лампочек. Соединив их последовательно, можно будет включить их в городскую сеть. Как изменится расход электроэнергии в сети, если число лампочек увеличить до 14? Почему меньшее число лампочек включать нельзя?
1157. Два троллейбуса с одинаковыми электродвигателями движутся одновременно один с большей, другой с меньшей скоростью. У какого из них работа электрического тока больше, если считать, что сопротивление и время движения в обоих случаях одинаковы?
1158. Почему при работе на токарном или сверлильном станке с неправильно заточенным или затупленным инструментом увеличивается расход электроэнергии?
1159. Сколько энергии потребляет электрическая плитка каждую секунду при напряжении 120 В, если сила тока в спирали 5 А?
1160. В горном ауле установлен ветряной двигатель, приводящий в действие электрогенератор мощностью 8 кВт. Сколько лампочек мощностью 40 Вт можно питать от этого источника тока, если 5% мощности расходуется в подводящих проводах?
1161. Рассчитайте расход энергии электрической лампой, включенной на 10 мин в сеть напряжением 127 В, если сила тока в лампе 0,5 А.
1162. Какую работу совершает электрический ток в электродвигателе настольного вентилятора за 30 с, если при напряжении 220 В сила тока в двигателе равна О, I А?
1163. По данным рисунка 316 определите энергию, истребляемую лампой в течение 10 с. Как будет изменяться потребляемая лампой энергия, если ползунок реостата переместить вверх; вниз?

Рис. 316

Рис. 317

1164. При изготовлении фотографического снимка ученица включила электрическую лампу на 3 с в сеть напряжением 220 В. Сколько энергии израсходовано при этом, если сила тока в лампе равна 5 А?
1165. Какую работу совершает электродвигатель полотера за 25 мин, если при напряжении 220 В сила тока в электродвигателе 1,25 А, а КПД его 80%?
1166. Сила тока в паяльнике 4,6 А при напряжении 220 В. Определите мощность тока в паяльнике.
1167. Определите мощность тока в электрической лампе, если при напряжении 3 В сила тока в ней 100 мА,
1168. При напряжении 400 В сила тока в электродвигателе 92 А. Определите мощность тока в обмотках электродвигателя?
1169. Одинакова ли мощность тока в проводниках (рис. 317)?
1170. На баллоне одной первой лампы написано 120 В; 100 Вт, а на баллоне второй 220 В; 100 Вт. Лампы включены в сеть с напряжением, на которое они рассчитаны. У какой лампы сила тока больше; во сколько раз?
1171. У какой из двух электрических ламп мощность электрического тока больше: у той, которая рассчитана на напряжение 24 В и силу тока 0,7 А, или той, которая рассчитана на напряжение 120 В и силу тока 0,2 А?
1172. Определите мощность тока в электрической лампе, включенной в сеть напряжением 220 В, если известно, что сопротивление нити накала лампы 484 Ом.
1173. Сопротивление нагревательного элемента электрического чайника 24 Ом. Найдите мощность тока, питающего чайник при напряжении 120 В.
1174. Сопротивление электрического паяльника 440 Ом. Напряжение, при котором он работает, 220 В. Определите мощность тока, потребляемого паяльником.
1175. Две электрические лампы мощностью 100 и 25 Вт включены параллельно в сеть напряжением 220 В, на которое они рассчитаны. В спирали какой лампы сила тока больше; во сколько раз?
1176. Три лампы одинаковой мощности, рассчитанные на одно и то же напряжение, включены в цепь, как показано на рисунке 318. Одинаков ли будет накал нитей и ламп, если цепь замкнуть?
1177. Три лампы одинаковой мощности, рассчитанные на одно и то же напряжение, включены в цепь так, как показано на рисунке 319. Одинаковым ли будет накал нитей памп, если цепь замкнуть?
1178. При напряжении 120 В в электрической лампе з течение 0,5 мин израсходовано 900 Дж энергии. Определите, чему равна сила тока в лампе.
1179. Электродвигатель мощностью 100 Вт работает при напряжении 6 В. Определите силу тока в электродвигателе.
1180. Мощность электротрактора 38 кВт. Определите :илу тока, потребляемого его электродвигателем, если он работает при напряжении 1000 В.
1181. Мощность электродвигателя 3 кВт, сила тока 12 А. Эпределите напряжение на зажимах электродвигателя.
1182. Мощность, потребляемая электротрактором ХТЗ — 15АМ, 38 кВт. На какое напряжение рассчитан его двигатель, если сила тока 38 А?
1183. Электрическая плитка при силе тока 5 А за 30 мин потребляет 1080 кДж энергии. Рассчитайте сопротивление плитки.
1184. В сеть напряжением 120 В параллельно включены две лампы: /—мощностью 300 Вт, рассчитанная на напряжение 120 В, и 2, последовательно соединенная с резистором,— на 12 В (рис. 320). Определите показания амперметров А1 и А и сопротивление резистора, если амперметр А2 показывает силу тока 2 А.
1185. В паспорте электродвигателя швейной машины написано 220 .В; 0,5 А. Чему равна мощность двигателя машины? Каково его сопротивление?

Рис. 318

Рис. 319

Рис. 320

рис.321

1186. На баллоне электрической лампы написано 100 Вт; 120 В. Определите, какими будут сила тока и сопротивление, если ее включить в сеть с напряжением, на которое она рассчитана.
1187. Определите сопротивление электрической лампы, на баллоне которой написано 100 Вт; 220 В.
1188. На баллоне одной электрической лампы написано 220 В; 25 Вт, а на баллоне другой — 220 В; 200 Вт. Сопротивление какой лампы больше и во сколько раз?
1189. У какой лампы сопротивление нити накала больше: мощностью 50 Вт или 100 Вт, если они рассчитаны на одинаковое напряжение?
1190. Две электрические лампы имеют одинаковые мощности. Одна из них рассчитана на напряжение ПО В, а другая — на 220 В. Какая из ламп имеет большее сопротивление; во сколько раз?
1191. Вычислите значения электрических величин (рис. 321): 1.I1=0,68 А, R1— ? R2 — ? 2. R2 = 480 Ом, I2 _ ? Р2 __ ? 3. Р3 = 40 Вт,I3 — ? R3 — ?
1192. На рисунке 322 изображена схема включения в сеть электрического тока напряжением 120 В двух электрических ламп / и 2, пылесоса (R3) и электрической плитки (R4). Начертите схему, а затем вычислите значения силы тока, сопротивления и энергии, потребляемой каждую секунду этими приборами, если мощность лампы / равна 60 Вт, сила тока в ламде 2 равна 0,625 А, сопротивление обмотки двигателя пылесоса =120 Ом, а мощность плитки R4 = 600 Вт.

Рис. 322

1193. Определите расход энергии в электрической лампе при напряжении 127 В и силе тока 0,5 А за 8 час.
1194. Определите расход энергии электрической лампой мощностью 150 Вт за 800 ч (средняя продолжительность службы ламп).
1195. Сколько энергии израсходует электрическая лам-m мощностью 50 Вт за месяц (30 дней), если она горит 5 ч в сутки?
1196. Источник электрического тока, установленный ia велосипеде, вырабатывает ток для двух ламп. Сила тока в каждой лампе 0,28 А при напряжении 6 В. Опреде-ште мощность генератора и работу тока за 2 ч.
1197. Мастерскую ежедневно освещают по 7 ч в сутки 10 ламп мощностью ОД5 кВт каждая и 76 ламп мощностью Г5 Вт. Вычислите энергию, расходуемую за месяц (24 рабочих дня) на освещение мастерской.
1198. При сепарировании молока на каждые 1000 л расходуется 1,5 кВт/ч электроэнергии. Сколько потребуется времени для обработки 1000 л молока, если мощность двигателя, вращающего сепаратор, 0,25 кВт?
1199. Пылесос ЭП-3 мощностью 500 Вт работает при шпряжении 127 В. Определите: а) силу потребляемого чжа; б) сопротивление; в) расход электрической энергии за 30 мин; г) стоимость энергии, израсходованной пылесосом за это время (при тарифе 4 к. за 1 кВт-ч).
1200. Определите стоимость израсходованной энергии гри пользовании телевизором в течение 1,5 ч. Потребляемая мощность телевизора 220 Вт, а стоимость 1 кВт-ч равнa 4 к.
1201. Рассчитайте стоимость израсходованной энергии при тарифе 4 к. за 1 кВт-ч при горении электрической лампы мощностью 100 Вт, если лампа горит по 8 ч в сутки в течение месяца (30 дней).
1202. Рассчитайте стоимость электроэнергии при тарифе 4 к. за 1 кВт-ч, потребляемой электрическим утюгом а 4 ч работы, если он включен в сеть напряжением 220 В при силе тока 4,55 А.
1203. Семья за пользование электроэнергией в своей свартире при тарифе 4 к. за 1 кВт-ч в месяц заплатила г р, 80 к. Определите израсходованную энергию.
1204. На зажимах дуги сварочной электрической машины поддерживается напряжение 60 В. Сопротивление дуги 0,4 Ом. Рассчитайте стоимость энергии, расходуемой 1ри сварке, если сварка продолжалась 4 ч. Стоимость энерг-ии 1,2 к. за 1 кВт-ч.
1205. Башенный кран равномерно поднимает груз мас-ой 0,6 т со скоростью 20 м/мин. Сила тока в электродви-ателе, рассчитанном на 380 В, равна 19 А, Определите КПД крана.

ТЕПЛОВОЕ ДЕЙСТВИЕ ТОКА

1206. Что произойдет, если концы проводников А (рис. 323) соединить между собой? Почему нельзя после этого соединить точки В и С цепи?

Рис. 323

1207. Почему в плавких предохранителях не применяют проволоку из тугоплавких металлов?
1208. Спираль электрической плитки при ремонте чуть-чуть укоротили. Изменится ли при этом накал и мощность плитки, если ее включить в сеть электрического тока? Если не изменится, то почему?
1209. От батарейки карманного фонаря к одной из двух одинаковых лампочек мальчик подвел железные провода, а к другой — медные. У какой лампочки будет ярче светиться нить накала, если длина и площадь поперечного сечения проводов одинаковые?
1210. В цепь последовательно включены два проводника. В первом из них выделяется в 2 раза большее количество теплоты, чем за то же самое время во втором. На каком проводнике напряжение больше и во сколько раз? У какого из проводников сопротивление больше и во сколько раз?
1211. Две лампы на 220 В; 110 Вт; 220 В; 25 Вт, а также рубильник соединены последовательно и подключены в сеть напряжением 220 В. Одинаковым ли будет накал нитей у этих ламп, если на них подать ток, замкнув рубильник? Начертите схему и ответ объясните.
1212. Почему вместо перегоревшей пробки предохранителя в патрон нельзя вставлять какой-нибудь металлический предмет, например гвоздь, пучки проволок?
1213. Почему провода, подводящие ток к электрической плитке, не разогреваются так сильно, как спираль в плитке?
1214. Какое количество теплоты выделяет за 5 с кон-стантановый проводник сопротивлением 25 Ом, если сила тока в цепи 2 А?
1215. Какое количество теплоты выделит за 10 мин проволочная спираль сопротивлением 15 Ом, если сила тока в цепи 2 А?
1216. Проволочная спираль, сопротивление которой в нагретом состоянии равйо 55 Ом, включена в сеть напряжением 127 В. Какое количество теплоты выделяет эта спираль за 1 мин; за 0,5 ч?
1217. Сила тока в электросварочном аппарате в момент сварки равна 7500 А при напряжении 3 В. Свариваемые стальные листы при этом имеют сопротивление 0,0004 Ом. Какое количество теплоты выделяется при сварке за 2 мин?
1218. Какое количество теплоты выделится за 10 с в нити накала электрической лампы сопротивлением 25 Ом, если сила тока в ней 0,2 А; за 10 мин; за 0,5 ч; за 2 ч?
1219. Какое количество теплоты выделится в нити накала электрической лампы за 20 с, если при напряжении 5 В сила тока в ней 0,2 А; за 1 мин; за 0,5 ч; за 5 ч?
1220. На биллоне одной электрической лампы написано 100 Вт, 220 В, а другой -—60 Вт; 127 В. Какое количество теплоты выделяет каждая лампа ежесекундно, будучи включенной в сеть напряжением, на которое она рассчитана? Сравните силу тока в лампах.
1221. Напряжение в сети 220 В. Вычислите для каждого прибора значения электрических величин (рис. 324).
1222. Электрический чайник включен в сеть напряжением 220 В. Определите, какое количество теплоты выделяется в чайнике за каждую секунду, если сопротивление нагревательного элемента чайника рав- • но 38,7 Ом; определите мощность тока, потребляемого чайником.

Рис 324

ЭЛЕКТРОМАГНИТНЫЕ ЯВЛЕНИЯ

1223. Что произойдет с магнитной стрелкой, если цепь »амкнуть (рис. 325)? Ответ обоснуйте.
1224. Изменится ли поведение магнитной стрелки (см. условие предыдущей задачи), если направление тока з цепи изменить? Ответ обоснуйте.

Рис. 325

Рис. 326

1225. Останется ли в покое магнитная стрелка, если к ней приблизить проводник с током (рис. 326)? Ответ обоснуйте.
1226. Можно ли, используя компас, определить, есть !ли в проводнике прямой ток? Ответ объясните.
!227. Будет ли отклоняться магнитная стрелка, если провод, до которому идет ток, согнут вдвое, как показано на рисунке 327?
1228. На тонких проволоках подвешена катушка (рис. 328). Если по катушке пропустить ток, то она притягивается к магниту. В чем причина наблюдаемого вами явления?
1229. На тонких проволоках подвешены две катушки (рис. 329). Почему они притягиваются (или отталкиваются), если по ним пропускать электрический ток?

Рис. 327

Рис. 328

Рис. 329

1230. Изготовляя самодельный электромагнит, можно ли неизолированный провод наматывать на железный сердечник?
1231. Почему магнитное действие катушки, по которой идет ток, усиливается, когда в нее вводят железный сердечник?
1232. При работе электромагнитного подъемного крана часть груза не оторвалась от полюсов электромагнита при выключении тока. Крановщик пропустил через обмотку слабый ток обратного направления, и груз отпал. Объясните, почему?

Рис. 330

1233. На рисунке 330 изображена схема автоматического электромагнитного предохранителя. Стрелкой показано направление тока. Буквами обозначено: М — электромагнит; Я — якорь; Я — пружины; Р — рычаг. Рассмотрите рисунок. Объясните действие такого электромагнитного выключателя.

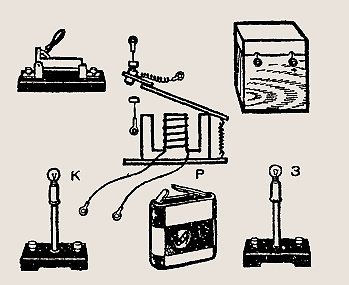

1234. К каким зажимам электромагнитного реле Р (рис. 331) следует подключать цепь с током малой силы, а к каким — рабочую цепь?
1235°. Нарисуйте, как должны быть выполнены соединения приборов (рис. 331), чтобы при замыкании рубильника загоралась красная лампа /С, а при размыкании — зеленая 3.

Рис. 331

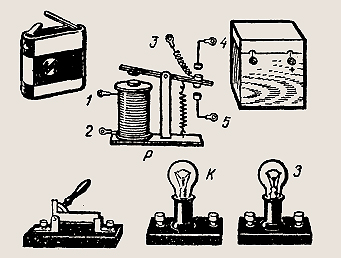

1236°. Нарисуйте, как надо выполнить соединения, чтобы при замыкании рубильника загоралась красная лампа К (рис. 332), а при размыкании — зеленая 3.

Рис. 332

1237. Почему два гвоздя, притянувшиеся к магниту, расходятся противоположными свободными концами?
1238. Какой полюс появится у заостренного конца железного гвоздя, если к его шляпке приблизить южный полюс стального магнита?
1239. Если магнит дугообразный, то железный гвоздь одним концом притягивается к одному полюсу, а другим — к другому. Почему?
1240. К одному из полюсов магнитной стрелки ученица приблизила иголку. Полюс стрелки притянулся к иголке. Поможет ли это служить доказательством того, что игла была намагничена?
1241. Почему корпус компаса делают из меди, алюми'ния, пластмассы и других материалов, но не из железа?
1242. Перед вами два совершенно одинаковых сталь-иых стержня. Один из них намагничен. Как определить, какой стержень намагничен, не имея в своем распоряжении никаких вспомогательных средств?
1243. Начертите (приблизительно) расположение нескольких магнитных линий для двух магнитов, расположенных так, как показано на рисунке 333.
1244. Покажите, как расположится магнитная стрелка, если ее поместить в точках А, В, С магнитного поля магнита (рис. 334).

Рис. 333

Рис. 334

Рис. 335

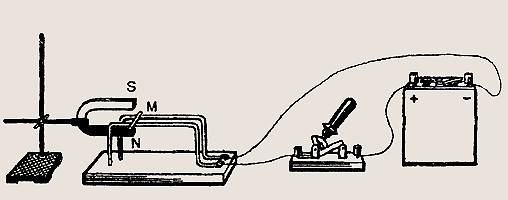

1245. Почему, если замкнуть цепь (рис. 335), алюминиевый стержень М придет в движение (покатится)?
1246. Рамка с током, помещенная в магнитное поле, вращается в направлении, показанном стрелками (рис. 336). I Укажите два способа, применяя которые можно изменить направление вращения рамки на противоположное.
1247. Опишите все превращения и переходы энергии, которые происходят при замыкании цепи тока в опытной установке (см. рис. 335).

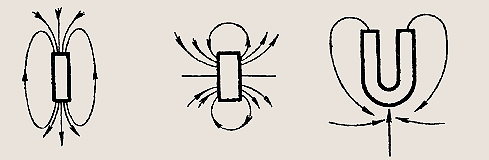

1248. Укажите полюсы магнитов (рис. 337), учитывая, что магнитные линии выходят из северного полюса магнита и входят в южный его полюс.

Рис. 336

Рис. 337

Поделитесь этой записью или добавьте в закладки
