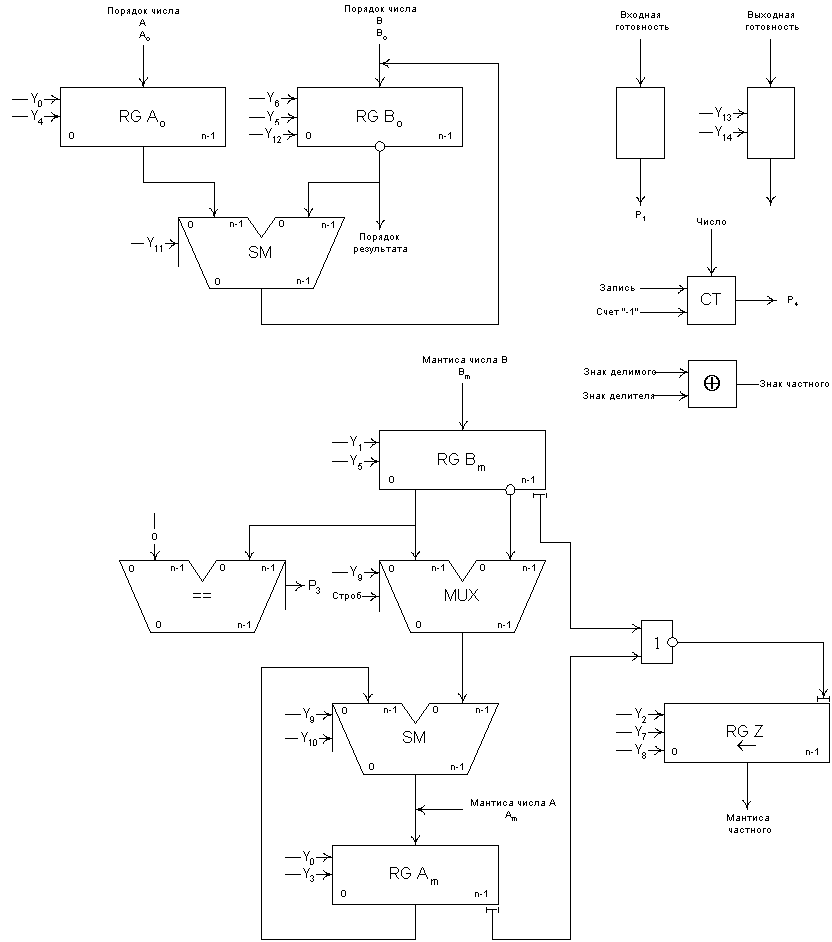

На рисунке 1 изображена структурная схема устройства, состоящая из двух частей. Первая часть схемы предназначена для работы с порядками чисел. В ее состав входят регистры A _o и B _o и сумматор. Вторая часть схемы предназначена для работы с мантиссами чисел и состоящая из регистров A _m , B _m и Z, мультиплексора, сумматора и компаратора.

Числа A (делимое) и B (делитель) используются при выполнении операции деления . Числа А и В хранятся в своих регистрах A _o и B _o соответственно. Также им соответствует порядок мантисса. Делимое A, в начале работы, заносится в регистры: мантисса в регистр A _m с помощью определенного сигнала Y ₃ , порядок в регистр A _o - Y ₄ , а делитель B: мантисса в регистр B _m (Y ₅ ), порядок в регистр B _o (Y ₆ ). Мантисса делимого A сдвигается влево путем косой передачи из регистра A _m в сумматор. Делитель B поступает в сумматор SM из регистра B _m в прямом или обратном кодах (Y ₉ ).

За счет подсуммирования обратного кода делимого B сигналом “+1SM” (Y ₁₀ ), дополнительный код делимого образуется в SM.

По знаку частичных остатков определяемых в регистре A _m , фиксируются в регистре Z цифры частного Z _i .

Вычитанием порядков на SM, определяется порядок частного. Это достигается путем подачи обратного значения порядка делителя из регистра B _o и фиксации результата в регистре B _o .

Для выполнения операции изменения знака используется одно число. Число записывается в регистр B _m (Y ₅ ). Потом оно подается на сумматор SM в обратном коде (Y ₉ ) и записывается в регистр A _m (Y ₃ ) с предварительным подсуммированием единицы в сумматоре (Y ₁₀ ).

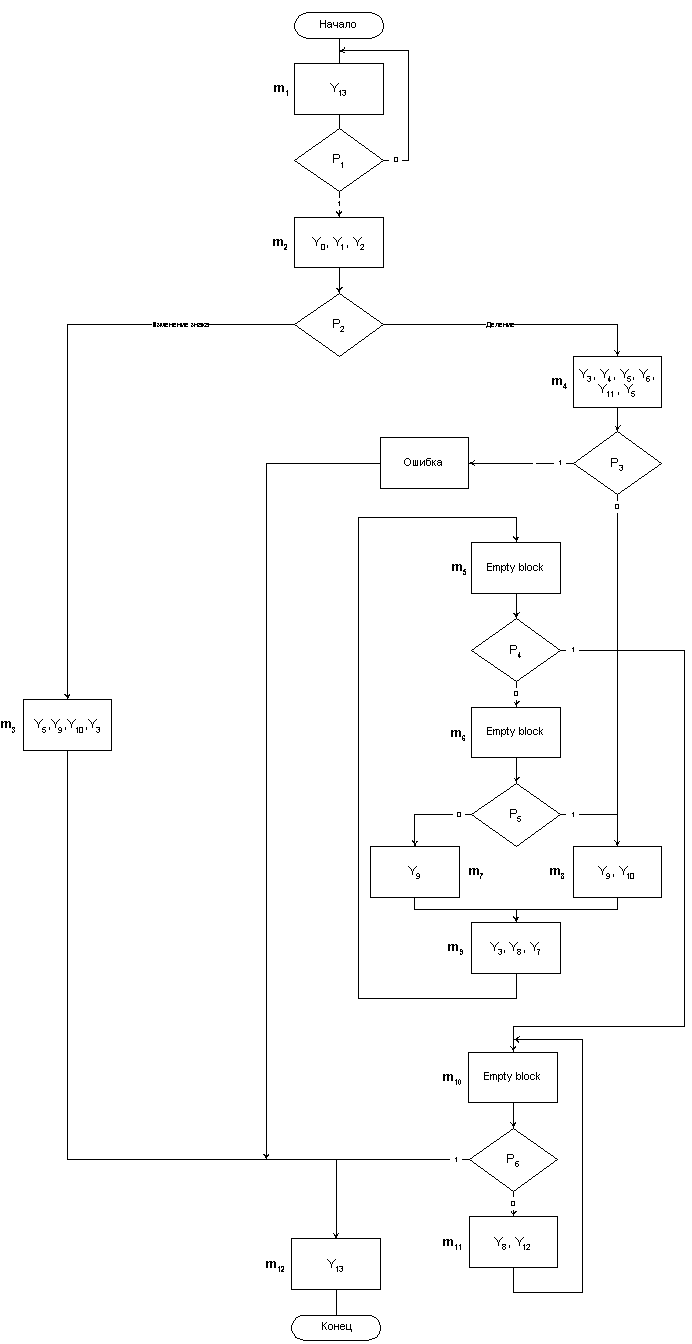

2. Описание блок-схемы алгоритма выполнения операций и ее микропрограммной реализации .

Проверяется входная готовность (P ₁ ) и выходная готовность (Y ₁₄ ) гасится в начале работы. Как только будет получен сигнал входной готовности обнуляются регистры A _o и A _m (Y ₀ ), B _o и B _m (Y ₁ ) и Z (Y ₂ ). Далее проверяется код операции (P ₂ ) для определения дальнейших действий.

Для выполнения этой операции необходимо внести число в регистр Bm (Y ₅ ). После этого надо передать его обратный код на SM и при этом подсуммироваем единицу младшего разряда (Y ₁₀ ) Данные с SM записываем в регистр A _m (Y ₃ ). После всех этих операций можно установить выходную готовность (Y ₁₃ ), заканчивая этим самым работу.

Деления чисел - ветвь два.

Для выполнения этой операции необходимо произвести запись: порядка делимого в регистр A _o (Y ₄ ), мантиссы делимого в регистр A _m (Y ₃ ) и мантиссы и порядка делителя в регистр B _m (Y ₅ ) и B _o (Y ₆ ) соответственно. После этого можно приступить к вычислению разности порядков чисел путем сложения первого порядка с обратным кодом второго (Y ₁₁ ). Результат сохраняем в регистре B _o (Y ₆ ).

Далее идет проверка равенства делителя нулю (P ₃ ). Если это условие выполняется, что значит – ошибка, то сообщаем об ошибке аргументов и устанавливаем выходную готовность (Y ₁₃ ). Если это условие не выполняется, тогда деление возможно. При делении начинается цикл поразрядного получения мантиссы частного. Делимое, сдвинутое косой передачей в сторону старших разрядов передается на SM и обратный код делителя (Y ₉ ) с подсуммированием единицы младшего разряда (Y ₁₀ ). Частичный остаток заносится в регистр A _m (Y ₃ ).

Проверяем, равен ли счетчик чисел (P ₄ ) нулю. Если это условие выполняется, то цикл продолжается по определению разрядов частного.при невыполнении этого условия мы можем определить все разряды частного, и переходим к нормализации результата.

При ненормализованном числе (P ₆ ) производим уменьшение порядка (Y ₁₂ ) и сдвиг Z в сторону старших разрядов (Y ₈ ). После выполнения этой операции устанавливаем выходную готовность и заканчиваем работу.

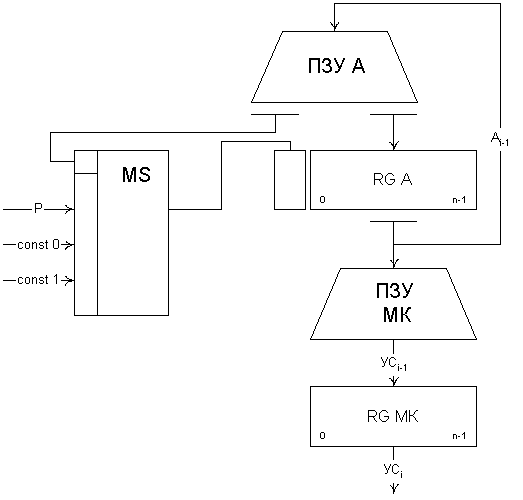

Это устройство реализовывает его схема изображена на рисунке 3.

В таблице 1 представлены состояния его переходов, в таблице 2 управляющие сигналы и в таблице 4 описаны префиксные функции.

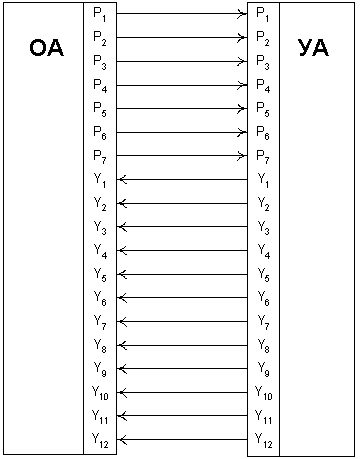

На рисунке 4 представлена связь управляющего автомата с операционным автоматом.

3. Числовые тестовые примеры выполнения операций с пояснениями

Пусть X=11010111*2 ³ , Y=1101*2 ² . Найти частное от деления X/Y.

Все действия выполняются в устройстве в следующей последовательности:

Порядок частного вычисляется следующим образом:

p _c = p _x - p _y = 0.011 - 0.010 = 0.001

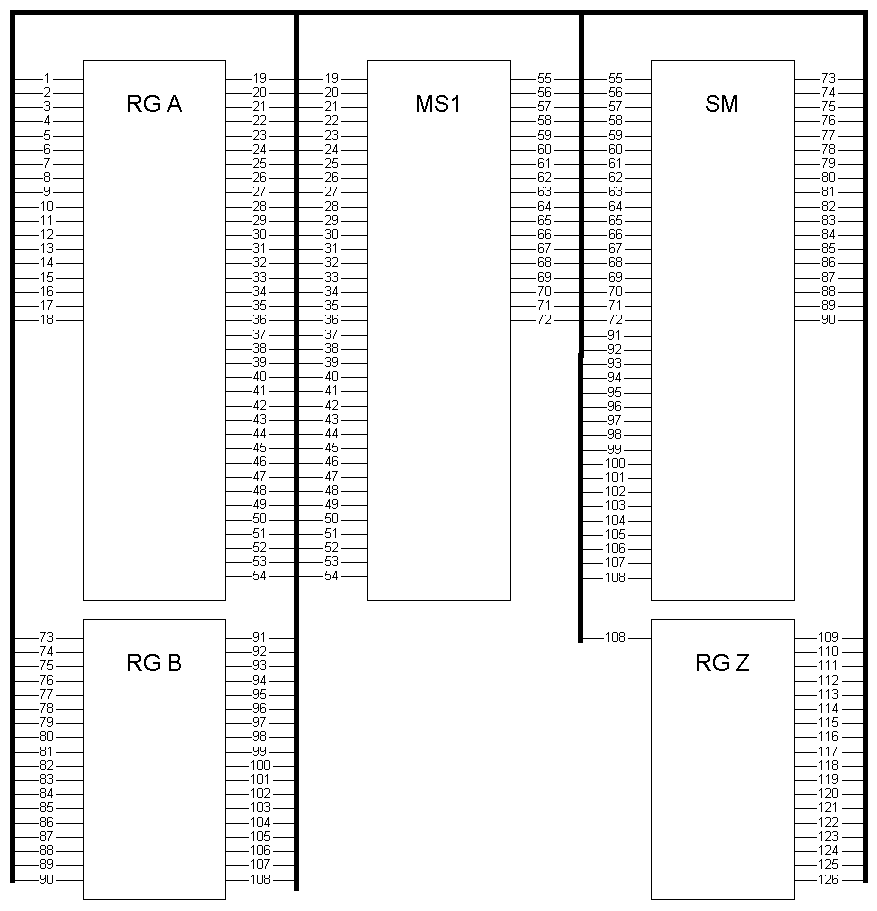

В работе функциональной схемы использованы мантиссы.

На выход мультиплексора подается число в прямом и дополнительном коде. В зависимости от ситуации выбирается одно из двух чисел. Также в процессе работы мы должны контролировать чтобы делитель не был равен нулю. Для этого используемый мультиплексор должен иметь стробируемый вход.

В сумматоре складываются числа пришедшие с выхода мультиплексора и регистра A _m . Результат данной работы переписывается в регистр A _m , который запоминает это число, сдвигает его влево в сторону старших разрядов и снова передает его на сумматор.

Накопление результата происходит в регистре Z. Так как после определения результата, полученное число надо нормализовать, поэтому результирующий регистр кроме последовательного входа и параллельного вывода должен осуществлять сдвиг числа влево в сторону старших разрядов.

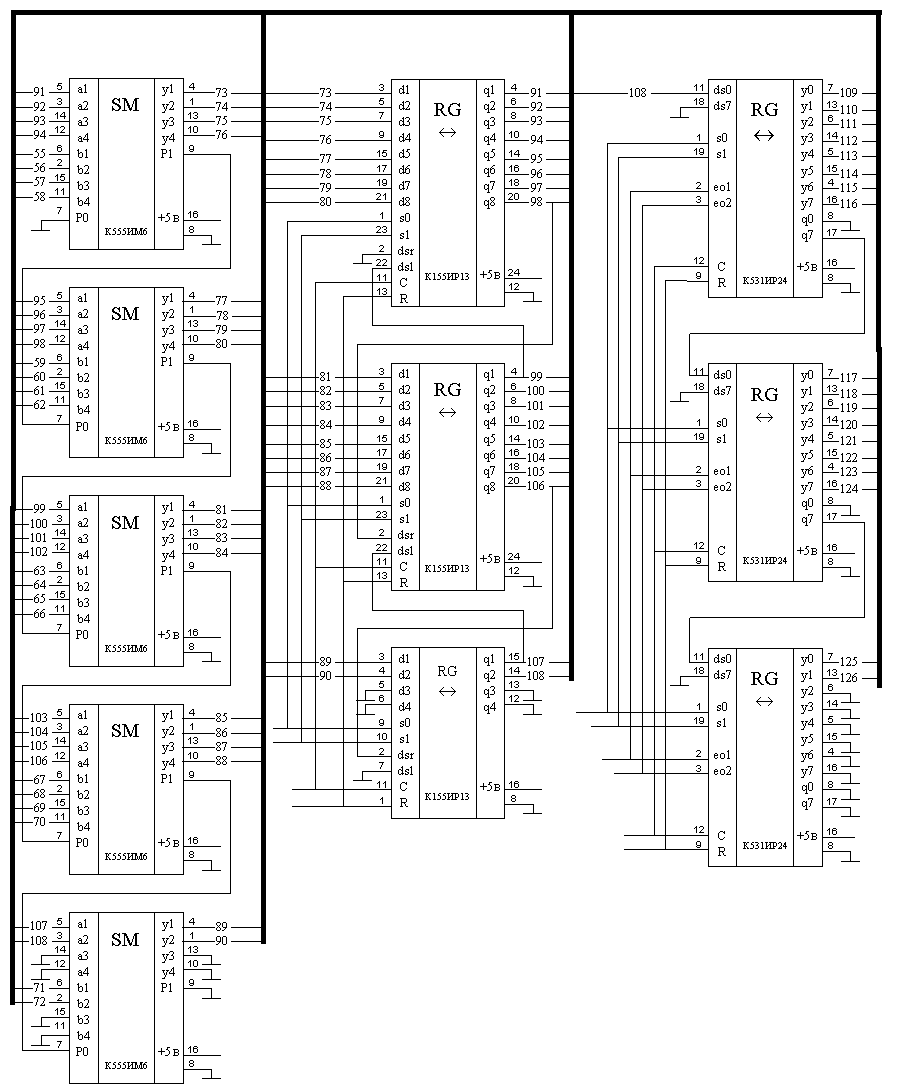

В качестве сумматора используется микросхема К555ИМ6, а в качестве регистра К155ИР13 и К555ИР11 которые отличаются только разрядностью. Два числа поступают на сумматор, который их суммирует и передает результат на регистр. В данной схеме в качестве результирующего регистра используется микросхема К531ИР24. Старший разряд регистра поступает на вход результирующего последовательно – параллельного регистра, в котором накапливается результат.
