Многоопорные электрифицированные дождевальные машины “Днепр” , “Кубань”, “Коломенка”, а также колесные трубопроводы ДКН-80 и ТКС-90 представляют группу машин оборудованных электроприводом.

Колесные трубопроводы ДКН-80, ТКС-90 и дождевальная машина “Днепр” работают позиционно, а от позиции к позиции перемещаются фронтально. Такие условия работы позволяют эффективно использовать электропривод. Так как в этом случае используется один передвижной источник электропитания в комплексе с несколькими машинами, рационально используется земля, а отсутствие у машин насосного агрегата обеспечивает высокую экономическую эффективность топлива. Разобщенность процесса полива и передвижения практически исключают опасность в работе оператора.

Перспективен электрический привод на многодвигательных машинах, работающих с забором воды из открытого канала (“Кубань”). В этих машинах для создания требуемого напора ставятся дизель-насосные установки. Логическим добавлением к дизель-насосной установке является генератор для выработки электроэнергии, обеспечивающей питанием двигатели опорных тележек. Электромеханические передачи имеют ряд преимуществ по сравнению с другими приводами, применяемых в дождевальных машинах. Использование электродвигателей в многоопорных дождевальных машинах позволяет повысить надежность в работе, улучшает тяговые качества машины, создает благоприятные условия для автоматизации управления ими.

В последующих разделах приведены технические характеристики, технологические схемы работы, элемента привода и автоматизации вышеперечисленных машин с электрическим приводом.

Вопросы, связанные с энергосбережением, улучшением условий труда оператора, а также с охраной окружающей среды, ставят под сомнение использование дизельных двигателей в многоопорных дождевальных машинах с электроприводом, т.е. необходима их замена на электродвигатели, подключенные к центральной энергосистеме страны. Многообещающим представляется применение постоянного тока, а также движителей высокой проходимости на базе мотор-колеса.

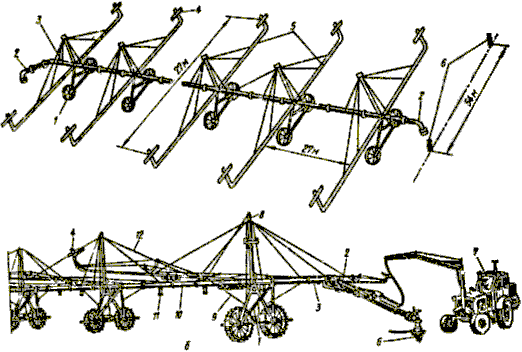

Рис. 1 Дождевальная машина “Днепр” :

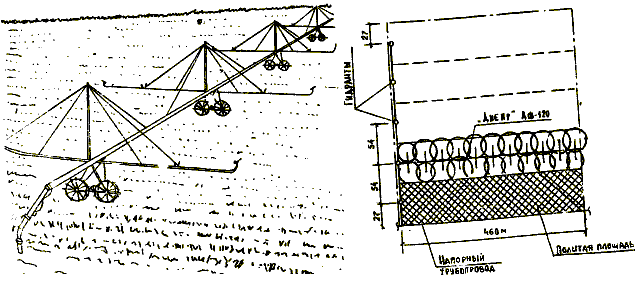

Рис.2 Дождевальная машина ДФ-120 “Днепр”.

Средняя интенсивность дождя, мм/мин 0,3

Количество дождевальных аппаратов, шт.:

а) с механизмом секторного полива и

с соплами Д=7; 4 мм 4

б) без механизма секторного полива и

с соплами Д=7; 12 ; 4 мм 30

Марка дождевальных аппаратов “Роса-3”

Производительность за 1 час основного времени при норме

600 м ³ /га, га/ч 0,71

Ширина захвата с учетом перекрытия, м 460

Рабочая скорость передвижения машины, км/ч 0,49

Допустимый уклон поля 0,02

Количество опорных тележек, кг 13700 ± 1,5%

Привод машины и автоматизация технологических процессов полива

Передвижение машины с позиции на позицию осуществляется с помощью электропривода. В состав электропривода входят мотор-редукторы, смонтированные на каждой из семнадцати опорных тележках, системы управления и сигнализации, а также силовые кабели. На рис. 3 показан основной элемент привода машины - опорная тележка.

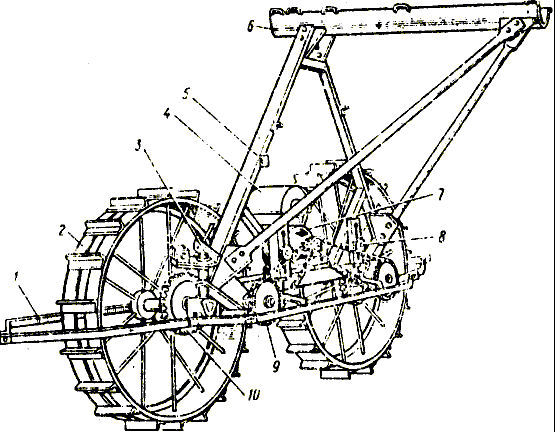

Рис. 3 Опорная тележка:

1 - стеблевод; 2 - колесо; 3 - ось; 4 - кожух мотор-редуктора; 5 - рама; 6 - желоб; 7 - мотор-редуктор; 8 - звездочка натяжная; 9 - цепная передача; 10 - передача зубчатая цилиндрическая.

Опорная тележка представляет собой сварную пространственную раму из элементов трубчатого профиля, опирающуюся на два металлических колеса. Мощность мотор-редуктора каждой тележки 1,1 кВт, напряжение 230 В. Вращение колес осуществляется через пару цилиндрических зубчатых колес от промежуточного вала. Промежуточный вал, в свою очередь, приводится в движение от звездочек, расположенных на валу мотор-редуктора, при помощи цепных передач, смонтированных на тележке.

Электроснабжение привода обеспечивается от электрогенератора с ходоуменьшением, установленного на тракторе ЮМЗ-6М, с номинальной мощностью 44 кВт. Электрогенератор приводится в движение от вала отбора мощности трактора. Напряжение в сети 220 В, частота 50 Гц.

Для сохранения прямолинейности поливного трубопровода имеются специальные электрические синхронизирующие устройства с напряжением в сети 120 В, включающие конечные выключатели, магнитные пускатели и блоки ртутных переключателей. Механизм управления подсоединен ко всем тележкам, за исключением первой и последней.

Выравнивание движения промежуточных тележек выполняется автоматическим механизмом синхронизации, изображенном на рис. 4.

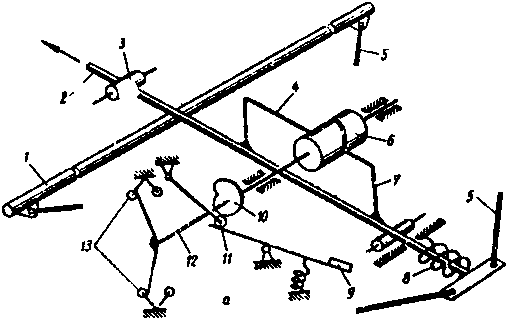

Рис. 4. Механизм управления машины “Днепр”:

1 - проводящий трубопровод; 2 - штанга; 3 - опорный ролик; 4 - трос; 5 - тяга штанги; 6 - барабан; 7 - подвеска; 8 - пружина; 9 - ртутный прерыватель; 10 - кулачок; 11 - рычаг сигнализирующего устройства; 12 - кулачковый вал; 13 - концевые выключатели. Стрелкой показано направление движения машины.

Если какая-либо тележка опережает соседние, то штанга смещается относительно изогнувшегося водопроводящего трубопровода в сторону, противоположную направлению движения машины, и с помощью троса поворачивает барабан, а вместе с ним и кулачковый вал, выключая тем самым верхний конечный выключатель. Выключатель отключает магнитный пускатель двигателя-редуктора и тележка останавливается. После выравнивания трубопровода штанга под действием пружины смещается вперед по ходу движения машины, двигатель-редуктор включается и тележка вновь начинается двигаться.

Если в результате нарушения работы электропривода тележки изгиб трубопровода становится недопустимым, то штанга поворачивает ртутный прерыватель и цепь размыкается. При этом на пульте управления гаснет лампочка и включается звуковой сигнал, требующий вмешательства машиниста-оператора.
