ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ

Задание 1242.

Появится ли в медном проводнике ток, если концы его погрузить в одинаковый водный раствор серной кислоты (рис. 297)?

Рис. 297

Ответ

Задание 1243.

Укажите основные составные элементы, входящие в цепь электрического тока.

Ответ

Задание 1244.

Начертите схему электрической цепи, состоящую из гальванического элемента (или аккумулятора), выключателя и электрической лампы.

Ответ

Задание 1245.

Укажите направление тока в проводах, подведенных к лампе, в установке, изображенной на рисунке 298.

Рис. 298

Ответ

Задание 1246.

Каково направление тока внутри аккумуляторной батареи, питающей электрическую цепь, изображенную на рисунке 298?

Ответ

Задание 1247.

Что надо сделать, чтобы изменить направление тока в лампе (см. рис. 298)?

Ответ

Задание 1248.

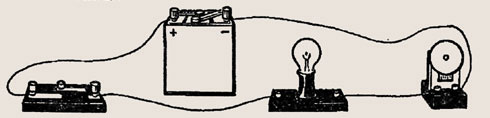

Рассмотрите электрическую установку, изображенную на рисунке 299. Что в ней является источником тока, а что приемниками электрической энергии? Каково направление тока в проводнике, соединяющем лампу со звонком, когда ключ замкнут?

Рис. 299

Ответ

Задание 1249.

Для питания фары от источника тока, установленного на велосипеде, к электрической лампе проведен только один провод. Почему нет второго провода?

Ответ

Задание 1250.

Рассмотрите схему электрической цепи, изображенную на рисунке 300. Назовите составные части цепи, обозначенные буквами Е, К, Л, 3. Что обозначают стрелки на схеме? Каково истинное направление движения зарядов в цепи?

Рис.300

Ответ

Задание 1251.

Начертите схему электрической цепи по рисунку 298. Укажите направление тока в соединительных проводниках.

Ответ

Задание 1252.

Начертите схему электрической цепи по рисунку 299.

Ответ

Задание 1253.

Назовите электрические устройства, изображенные на схеме (рис. 301).

Рис. 301

Ответ

Задание 1254.

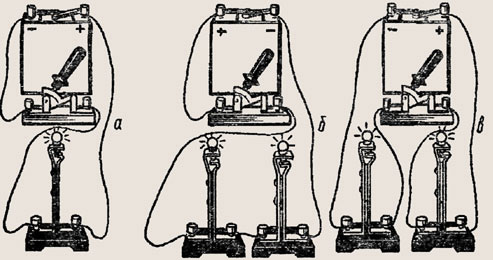

Начертите электрические схемы установок, показанных на рисунке 302.

Рис. 302

Ответ

Задание 1255.

На рисунке 303 изображена развернутая схема расположения стен комнат, где указаны ввод тока, расположение звонка и кнопок. Сделайте рисунок в тетради и начертите схему прокладки проводов так, чтобы можно было включать звонок из каждой комнаты.

Рис. 303

Ответ

Задание 1256.

На рисунке 304 изображена схема расположения приборов на стене. Сделайте рисунок в тетради и начертите схему соединения приборов (розетка всегда должна быть под напряжением).

Рис.304

Ответ

Задание 1257.

На рисунке 305 изображено расположение приборов в комнате. Начертите схему проводки (выключатель включает только лампу, розетки всегда должны быть под напряжением).

Рис. 305

Ответ
